幅と勾配リンク

このサブアセンブリは、サーフェス リンクを追加するための汎用ユーティリティです。サーフェス リンクを追加するには、その幅と勾配を指定します。

勾配には、% 勾配と比勾配のいずれかを使用できます。コリドー モデルを作成している場合は、線形または縦断を指定して、変動幅または変動勾配を使用することができます。

アタッチメント

アタッチメント ポイントは、リンクの内側の端にあります。このサブアセンブリは、アタッチメント ポイントの左右いずれの方向にも挿入できます。

入力パラメータ

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ

説明

タイプ

既定値

作成方向

サブアセンブリを配置する側を指定します。

左側/右側

左側面図

内側の端のオフセットから外側の端のオフセットまでの車線の幅

数値、正

3.0

10.0 ft

横断勾配摺り付けを使用

横断勾配摺り付け勾配を使用するように指定します。

選択リスト いいえ
勾配方向

リンクがクラウンから離れるか、クラウンに近づくかを指定します。

選択リスト クラウンから離れる

勾配

リンクの % 勾配。負の勾配は、挿入方向に対して下向きの勾配を表します。

数値

2 (%)、(または 2:1)

ポイント コード

リンクの外側の端に割り当てられるサーフェス コードのリスト

カンマ区切り文字列

P2

リンク コード

リンクに割り当てられるサーフェス コードのリスト

カンマ区切り文字列

Top、Datum

リンクを含まない

このパラメータは、サーフェス リンクの追加または削除を行います。

はい/いいえ

いいえ

横断勾配摺り付けの使用

路肩に横断勾配摺り付けを使用するように指定します。

オプションのリスト:

(a)[外側路肩の勾配]、(b)[内側路肩の勾配]、(c)[外側車線]、(d)[内側車線]、(e)[なし]

なし

ターゲット パラメータ

このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D のユーザ ガイド ヘルプ』の「」を参照してください。

パラメータ

説明

ステータス

リンクの[幅]の固定値を変更し、リンクの終点とオフセット線形を繋ぐ場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。

オプション

% 勾配

[% 勾配]の固定値を変更して、リンクの終点と縦断を繋ぐ場合に使用します。指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。

オプション

出力パラメータ

パラメータ

説明

タイプ

開始オフセット

リンクの始点の +/- オフセット

数値

開始標高

リンクの始点の標高

数値

終了オフセット

リンクの終点の +/- オフセット

数値

終了標高

リンクの終点の標高

数値

動作

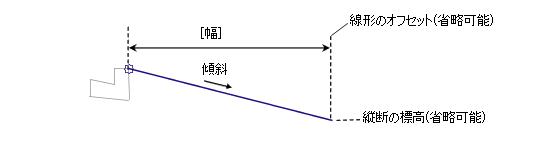

アタッチメント ポイントを起点とし、指定した幅と勾配のリンクが挿入方向に追加されます。コリドー モデルの作成時にオフセット平面線形名が[幅]に割り当てられた場合は、車線の幅が線形のオフセットに合わせて変更されます。縦断名が[勾配]に割り当てられた場合は、リンクの終点が縦断の標高に一致するよう勾配が調整されます。

このサブアセンブリには、[横断勾配摺り付けの使用]というオプションの入力パラメータがあります。路肩に横断勾配摺り付けを使用する場合に指定できます。このパラメータで指定できるのは、(a)[外側路肩の勾配]、(b)[内側路肩の勾配]、(c)[外側車線]、(d)[内側車線]、(e)[なし]です。既定の設定は[なし]です。

レイアウト モードの動作

レイアウト モードの場合、指定した幅および勾配のリンクが表示されます。

ポイント、リンク、およびシェイプ コード

なし

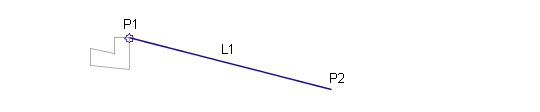

コード図
