このサブアセンブリは、2 点間に一定勾配の中央分離帯を形成するリンクを挿入します。
結合ポイントがまだマークされていない場合は、最初にマークポイント サブアセンブリを使用してください。
アタッチメント
アタッチメント ポイントは、中央分離帯表層の左右いずれかの端にあります。マークされたポイントは、他方の端にあることが必要です。
入力パラメータ
注: 路盤の寸法は、メートルまたはフィート単位です。縁石および側溝の寸法は、ミリメートルまたはインチで指定してください。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
|
マーク ポイント |
アタッチメント ポイントとは反対側の中央分離帯の端にマークされているポイントの名前 |
文字列 |
なし |
|
深さ |
中央分離帯の上張りの深さ。中央分離帯が舗装されていない場合はゼロ。 |
数値、正 |
0.100 m 0.333 ft |
ターゲット パラメータ
このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D のユーザ ガイド ヘルプ』の「」を参照してください。
ターゲット パラメータ: なし
出力パラメータ
なし
動作
中央分離帯リンクの上辺は、アタッチメント ポイントとマークされたポイントの間に挿入されます。[深さ]にゼロ以外の値を指定している場合、中央分離帯リンクの下辺は上辺と平行に挿入され、シェイプを閉じるために垂直リンクが追加されます。
横断勾配摺り付け回転軸サポート
このサブアセンブリは回転軸のすべての基点設定方法で機能します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
|
P1、P2 |
なし |
表層上の中央分離帯の端 |
|
P3、P4 |
||
|
L1 |
Top |
中央分離帯の上辺 |
|
L2 |
Datum |
中央分離帯の下辺 |
|
L3、L4 |
なし |
|
|
S1 |
Median |
レイアウト モードの動作
レイアウト モードの場合、このサブアセンブリは汎用レイアウト モード表示を表示します。

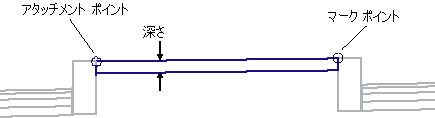

コード図
