対称中央分離帯オーバーレイ

このサブアセンブリは、走行車線の内端から凹型中央分離帯上の内側に向かって既存の分割高速道路を拡幅し、中心線に対称バリアを挿入します。中央分離帯を中心に配置するため、またはバリア上面を縦断に合わせるために、中央分離帯の勾配は既存の勾配と異なる場合があります。

アタッチメント

アタッチメント ポイントは、バリア基部の中心にあります。

入力パラメータ

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
オーバーレイの深さ	中央分離帯のオーバーレイ層の厚さ	数値、正	0.100 m 0.3 ft
勾配誤差の許容値	計算された既存の左側および右側の勾配に対する中央分離帯 % 勾配の許容誤差	数値、正	5%
左挿入オフセット	左側の中央分離帯延長層の開始位置までのオフセット	数値	0.0
左内側のサンプル オフセット	左内側のサンプル ポイントのオフセット。左側の勾配は、既存サーフェス上のサンプル ポイント 2 点間の勾配に基づいて計算されます。	数値	0.0
左外側のサンプル オフセット	左外側のサンプル ポイントのオフセット。左側の勾配は、既存サーフェス上のサンプル ポイント 2 点間の勾配に基づいて計算されます。	数値	0.0
右挿入オフセット	右側の中央分離帯延長層の開始位置までのオフセット	数値	0.0
右内側のサンプル オフセット	右内側のサンプル ポイントのオフセット。右側の勾配は、既存サーフェス上のサンプル ポイント 2 点間の勾配に基づいて計算されます。	数値	0.0
右外側のサンプル オフセット	右外側のサンプル ポイントのオフセット。右側の勾配は、既存サーフェス上のサンプル ポイント 2 点間の勾配に基づいて計算されます。	数値	0.0
寸法 A(mm またはインチ)	中央分離帯の高い側の基礎からバリア上面までのバリアの高さ	数値、正	810 mm 32 in
寸法 B(mm またはインチ)	図を参照。	数値、正	232 9 in
寸法 C(mm またはインチ)	図を参照。	数値、正	59 mm 2 in
寸法 D(mm またはインチ)	図を参照。	数値、正	125 mm 5 in
寸法 E(mm またはインチ)	図を参照。	数値、正	557 mm 22 in
寸法 F(mm またはインチ)	図を参照。	数値、正	178 mm 7 in

ターゲット パラメータ

このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D ユーザ ガイド ヘルプ』の「」を参照してください。

パラメータ	説明	ステータス
既存サーフェス	既存の道路を定義するサーフェスの名前。ターゲットとして使用できるオブジェクト タイプはサーフェスです。	必須
バリアの上面	バリア上面と縦断の標高とを繋ぐ場合に使用します。計算されたバリアの高さに合わせるため、[寸法 E]の値は変わる場合があります。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。	オプション
左挿入オフセット	線形に基づいて左挿入ポイントのオフセットを計算する場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。	オプション
左内側のサンプル オフセット	線形に基づいて左内側のサンプル ポイントのオフセットを計算する場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。	オプション
左外側のサンプル オフセット	線形に基づいて左外側のサンプル ポイントのオフセットを計算する場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。	オプション
右挿入オフセット	線形に基づいて右挿入ポイントのオフセットを計算する場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。	オプション
右内側のサンプル オフセット	線形に基づいて右内側のサンプル ポイントのオフセットを計算する場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。	オプション
右外側のサンプル オフセット	線形に基づいて右外側のサンプル ポイントのオフセットを計算する場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。	オプション

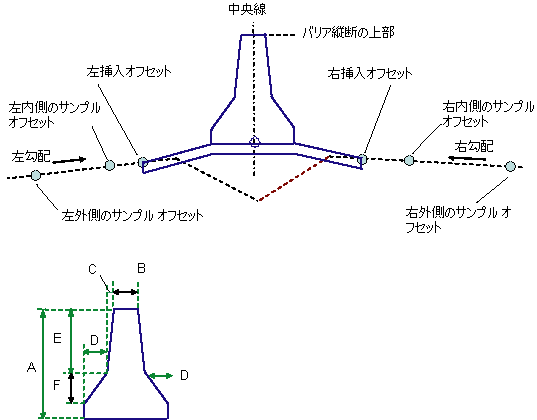

動作

左右両側で、サンプル ポイント 2 点間の勾配が計算されます。

[バリア上面の縦断]が指定されていない場合は、次の処理が実行されます。

• 左右それぞれの側で、サンプル ポイント間で計算された勾配を使用し、カットアウト ポイントから中心線まで線分が延長されます。
• 2 つの線分が中心線で合わない場合は、中心線で上に位置する中央分離帯勾配が、下に位置する勾配に合わせて調整されます。調整される勾配量は、[勾配許容誤差]を超えることはできません。
• 上に位置する勾配を勾配許容誤差で調整しても、中心線で合わない場合は、下に位置する勾配が上へ移動します。調整量が[勾配許容誤差]より大きくなる場合は、ポイント、リンク、またはシェイプはいずれも保存されずにサブアセンブリが終了します。

[バリアの上面の縦断]がターゲット パラメータとして指定されている場合は、次の処理が実行されます。

• 指定したバリア寸法を使用し、縦断の標高に基づいて左および右側バリアの基部ポイントが計算されます。
• バリア基部ポイントと挿入ポイントとの間の勾配が計算されます。
• 中央分離帯勾配と既存の勾配の誤差が、左右どちらかの側で勾配許容誤差より大きくなる場合、ポイント、リンク、またはシェイプはいずれも保存されずにサブアセンブリが終了します。
• それ以外の場合は、計算されたバリア基部ポイントの位置に基づいて中央分離帯およびバリアのジオメトリが追加され、中央分離帯の勾配がバリア基部ポイントに接続するよう調整されます。

出力パラメータ

なし

レイアウト モードの動作

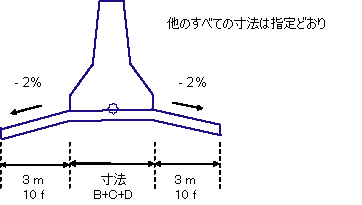

レイアウト モードの場合、次の図に示すように、寸法が固定された中央分離帯およびバリアが描画されます。これは、レイアウト モード時に、非対称中央分離帯オーバーレイ サブアセンブリによって作成されるものと同じになります。

ポイント、リンク、およびシェイプ コード

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。

ポイント、リンク、またはシェイプ	コード	説明
P1、P5	ETW	オーバーレイ上面における中央分離帯延長層の開始点
P3、P7	ETW_Overlay	オーバーレイ底面における中央分離帯延長層の開始点
すべてのバリア ポイント	Barrier
L1～L3	Top	オーバーレイ層上面の露出部
L4～L8	Overlay
すべてのバリア リンク	Barrier
S1	Overlay
S2	Barrier

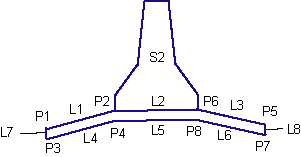

コード図
