オフセットと標高リンク

このサブアセンブリは、アタッチメントポイントから、指定されたオフセットおよび標高までのリンクを結合するための汎用ユーティリティです。

オフセットの代わりに線形を、また標高の代わりに縦断を使用することもできます。

アタッチメント

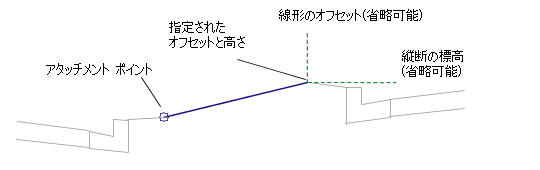

アタッチメントポイントは、リンクの始点にあります。リンクの方向は、指定されたオフセットおよび標高のアタッチメントポイントに対する相対的な位置により決定されます。

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
基線からのオフセット	リンクの終点の +/- オフセット。このパラメータに正の値を指定するとこのサブアセンブリがコリドーまたは制御基線の右側に挿入されます。マイナスの値の場合、左側に挿入されます。詳細は、『AutoCAD Civil 3D ユーザガイドヘルプ』のコリドーに関する章の「コリドーの右側および左側にサブアセンブリを挿入する」を参照してください。	数値	3.0 m 10.0 ft
Elevation	リンクの終点の標高	数値	0.0
ポイントコード	リンクの外側の端に割り当てられるサーフェスコードのリスト	カンマ区切り文字列	P2
リンクコード	リンクに割り当てられるコードのリスト	カンマ区切り文字列	Top、Datum
リンクを含まない	このパラメータは、サーフェスリンクの追加または削除を行います。	はい/いいえ	いいえ

このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D のユーザガイドヘルプ』の「」を参照してください。

パラメータ	説明	ステータス
オフセット	[オフセット]の固定値を変更し、リンクの終点とオフセット線形を繋ぐ場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション
Elevation	[標高]の固定値を変更し、リンクの終点と縦断を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション

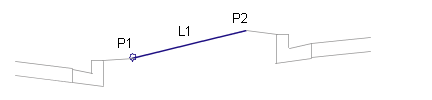

アタッチメントポイントから、指定されたオフセットおよび標高までリンクを追加します。

レイアウトモードの場合、指定された[オフセット]入力パラメータを幅として使用した水平なリンクが表示されます。

なし
