垂直リンク

このサブアセンブリは、指定する垂直偏向角度で垂直サーフェスリンクを追加するための汎用ユーティリティです。

コリドーモデルを作成している場合は、縦断を指定して変動垂直偏向角度を使用することができます。

アタッチメント

アタッチメントポイントは、リンクの内側の端にあります。このサブアセンブリは、アタッチメントポイントの左右いずれの方向にも挿入できます。

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
垂直偏向角度	アタッチメントポイントからの +/- 垂直偏向角度垂直偏向角度が負の場合は、下向きになります。	数値	3.0 m 10.0 ft

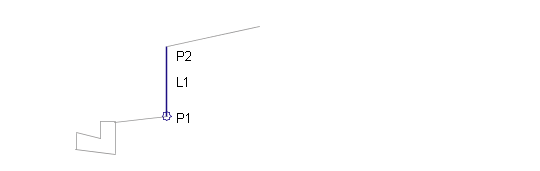

ポイントコード	リンクの外側の端に割り当てられるサーフェスコードのリスト	カンマ区切り文字列	P2
リンクコード	リンクに割り当てられるコードのリスト	カンマ区切り文字列	Top、Datum
リンクを含まない	このパラメータは、サーフェスリンクの追加または削除を行います。	はい/いいえ	いいえ

このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D のユーザガイドヘルプ』の「」を参照してください。

パラメータ	説明	ステータス
垂直偏向角度	[垂直偏向角度]の固定値を変更し、リンクの終点と縦断を繋ぐ場合に使用します。指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション

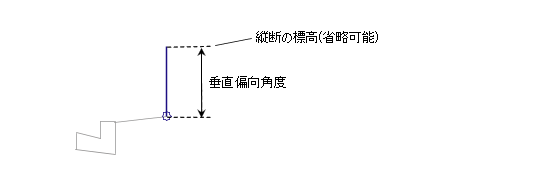

指定した垂直偏向角度で、アタッチメントポイントから垂直リンクが追加されます。[垂直偏向角度]に縦断名を指定すると、リンクの終点は縦断の標高になります。

レイアウトモードの場合、指定した +/- 垂直偏向角度に基づくリンクが表示されます。

なし
