サーフェス上へのオフセットリンク

アタッチメントポイントからターゲットサーフェス上の指定されたオフセットまでリンクを延長するための汎用ユーティリティです。

コリドーモデルを作成している場合は、線形を使用してオフセットを計算できます。

アタッチメント

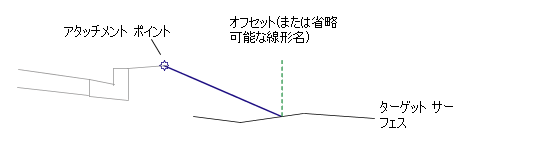

アタッチメントポイントは、リンクの始点にあります。

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
基線からのオフセット	ターゲットサーフェスにリンクを繋ぐための +/- オフセット。このパラメータに正の値を指定するとこのサブアセンブリがコリドーまたは制御基線の右側に挿入されます。マイナスの値の場合、左側に挿入されます。詳細は、『AutoCAD Civil 3D ユーザガイドヘルプ』のコリドーに関する章の「コリドーの右側および左側にサブアセンブリを挿入する」を参照してください。	数値	0.0
ポイントコード	リンクの外側の端に割り当てられるサーフェスコードのリスト	カンマ区切り文字列	P2
リンクコード	リンクに割り当てられるコードのリスト	カンマ区切り文字列	Top、Datum
リンクを含まない	このパラメータは、サーフェスリンクの追加または削除を行います。	はい/いいえ	いいえ

このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D ユーザガイドヘルプ』の「」を参照してください。

パラメータ	説明	ステータス
オフセット	[オフセット]の固定値を変更し、リンクの終点とオフセット線形を繋ぐ場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション
ターゲットサーフェス	リンクが繋がっているサーフェスの名前。ターゲットとして使用できるオブジェクトタイプはサーフェスです。	必須

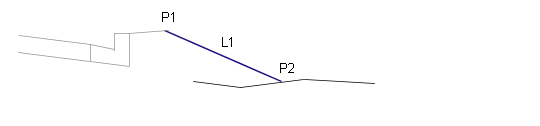

ターゲットサーフェス上の指定されたオフセットのポイントまでリンクを延長します。

レイアウトモードの場合、指定されたオフセットまで引かれた -4 : 1 勾配のリンクを表示します。リンクの最後には、外側を向いた矢印が付きます。

なし
