このサブアセンブリは、アタッチメント ポイントからターゲット サーフェスとの最短の接点まで、指定した勾配でリンクを延長するための汎用ユーティリティです。
アタッチメント ポイントは、リンクの始点にあります。
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
パラメータ |
説明 |
タイプ |
既定値 |
---|---|---|---|
作成方向 |
サブアセンブリを配置する側を指定します。 |
左側/右側 |
右側 |
横断勾配摺り付けを使用 |
横断勾配摺り付け勾配を使用するように指定します。 |
選択リスト | いいえ |
勾配方向 |
リンクがクラウンから離れるか、クラウンに近づくかを指定します。 |
選択リスト | クラウンから離れる |
勾配 |
リンクの % 勾配。 |
数値 |
2 (%)、(または 2:1) |
リンクの追加先 |
リンクを追加する先として、切土、盛土、または切土および盛土条件から選択します。 |
オプションのリスト: (a)[切土および盛土]、(b)[切土のみ]、(c)[盛土のみ] |
切土および盛土 |
ポイント コード |
リンクの外側の端に割り当てられるサーフェス コードのリスト |
カンマ区切り文字列 |
P2 |
リンク コード |
リンクに割り当てられるコードのリスト |
カンマ区切り文字列 |
Top、Datum |
リンクを含まない |
このパラメータは、サーフェス リンクの追加または削除を行います。 |
はい/いいえ |
いいえ |
このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細は、『AutoCAD Civil 3D ユーザ ガイド ヘルプ』の「」を参照してください。
パラメータ |
説明 |
ステータス |
---|---|---|
ターゲット サーフェス |
リンクが繋がっているサーフェスの名前。ターゲットとして使用できるオブジェクト タイプはサーフェスです。 |
必須 |
パラメータ |
説明 |
タイプ |
---|---|---|
開始オフセット |
リンクの始点の +/- オフセット |
数値 |
開始標高 |
リンクの始点の標高 |
数値 |
終了オフセット |
リンクの終点の +/- オフセット |
数値 |
終了標高 |
リンクの終点の標高 |
数値 |

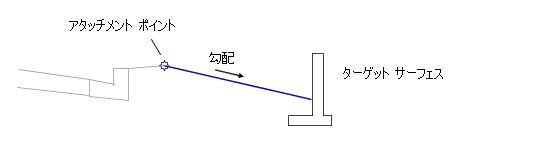

ターゲット サーフェスと交差するまで、指定した勾配でリンクがアタッチメント ポイントの左または右に向かって延長されます。
既定では、アタッチメント ポイントからターゲット サーフェスに切土または盛土のリンクが追加されます。リンクを切土または盛土の条件においてのみ追加する必要がある場合、サブアセンブリの[リンクの追加先]プロパティの値を適切に指定します。切土リンクと盛土リンクが別の勾配になくてはならない場合は、それぞれの勾配での必要に応じて、まず[切土のみ]、次に[盛土のみ]の条件で、このサブアセンブリの追加を同一のアタッチメント ポイントで 2 度行います。
このサブアセンブリには、[横断勾配摺り付けの使用]というオプションの入力パラメータがあります。路肩に横断勾配摺り付けを使用する場合に指定できます。このパラメータで指定できるのは、(a)[外側路肩の勾配]、(b)[内側路肩の勾配]、(c)[外側車線勾配]、(d)[内側車線勾配]、(e)[なし]です。既定の設定は[なし]です。

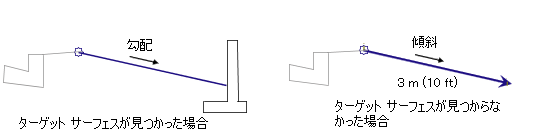

レイアウト モードの場合、ターゲット サーフェスが直前のサブアセンブリによって挿入されていると、リンクとそのターゲット サーフェスとの交点を見つけます。交点が見つかると、指定した勾配でリンクがサーフェスまで延長されます。交点が見つからない場合は、指定した勾配で、リンクが外側に勾配距離 3 メートルまたは 10 フィート分だけ延長され、リンクの最後には外側を向いた矢印が付きます。

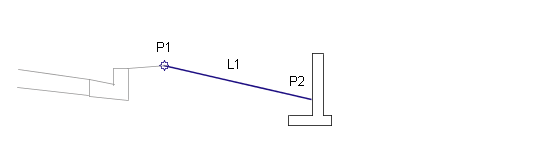

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
ポイント、リンク、またはシェイプ |
コード |
説明 |
---|---|---|
L1 |
Daylight_Cut |
リンクが切土条件に追加された場合 |
L1 |
Daylight_Fill |
リンクが盛土条件に追加された場合 |
必要に応じてこのサブアセンブリの一覧表示されている入力パラメータを使用して、ポイントやリンクのために他のコードを追加します。
