AutoCAD Civil 3D には図面、オブジェクト、およびコマンドの設定があります。AutoCAD Civil 3D の 3 つのレベルの設定は、すべて図面とともに保存されます。また、これらの設定を図面テンプレートに保存することもできます。
AutoCAD Civil 3D の設定には、事前設定された値が多数用意されています。これらの値は、図面の単位、尺度、座標系などの値から、各種オブジェクトを作成する画層やツールチップの使用などの任意の既定値に至るまで多岐にわたります。 設定のダイアログ ボックスにアクセスするには、[ツールスペース]の[設定]タブで該当するコレクションを右クリックし、[フィーチャ設定を編集]を選択します。
使用できる設定には、3 つのレベルがあります。
- 図面設定: 図面全体の値を設定します。図面テンプレートを作成する場合は、これらの値が適切に設定されているかを確認します。フィーチャ レベルまたはコマンド レベルで特定の優先設定がない限り、すべてのコマンドに対してその図面設定が使用されます。
- フィーチャ設定: 区画またはグレーディングなどの特定のフィーチャの動作をコントロールします。
- コマンド設定: 区画フィーチャ内の CreateParcelByLayout コマンドなどフィーチャ内の個別のコマンドに適用します。
設定ツリー内の低いレベルの各オブジェクトは、その上のレベルの設定を継承または変更できます。次の図は、[区画]フィーチャ レベルにおける面積単位の優先設定を示しています。

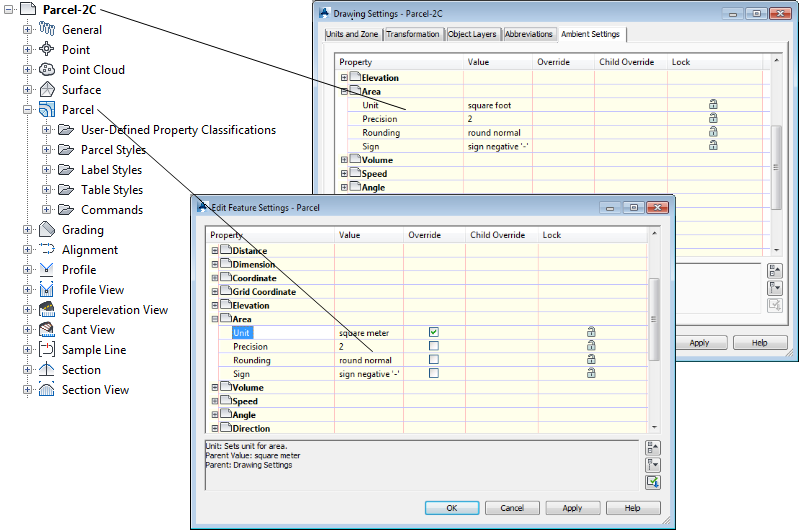

図面設定よりも優先するフィーチャ設定
上のテーブルの[図面設定]ダイアログ ボックスにある[子が優先]列の矢印は、低いレベルの設定が優先することを示します。下のテーブルの[区画設定]ダイアログ ボックスにある[優先]列のチェック マークは、このダイアログ ボックスで設定された値が上のレベルの設定よりも優先することを示します。
図面レベルで対象の設定をクリックすると優先する設定をキャンセルできます。設定をロックして優先を防止することもできます。
