概要 - 標準的な設定ダイアログボックスのコントロール

3 つの異なるレベルでアクセスできる標準のダイアログボックスを使用して、設定を編集します。

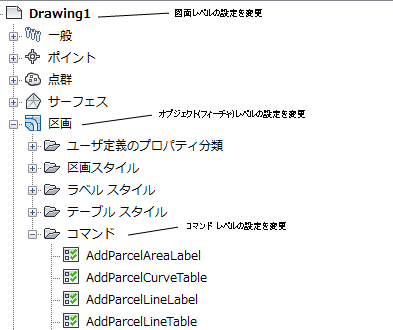

次の図のように、[設定]ツリーの異なる位置にある各レベルの設定を変更します。

図面レベルの設定

図面レベルの設定には、次の 2 つのタイプがあります。

図面全体の設定: 単位、測地座標系、変換設定、省略形およびオブジェクト画層を含みます。
環境設定: AutoCAD Civil 3D のさまざまな動作に影響します。環境設定は、図面レベルで変更することができます。また、オブジェクトレベルまたはコマンドレベルで環境設定よりも優先する値を設定することもできます。

図面レベルの設定にアクセスするには、[設定]ツリーで図面名を右クリックし、[図面設定を編集]を選択します。

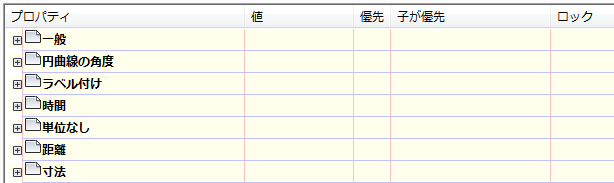

図面レベルの場合、設定の編集に関するダイアログボックスで変更できるのは、図面の環境設定のみです。

オブジェクトタイプに関連するすべての設定をコントロールするには、[設定]ツリーのオブジェクトコレクションレベルを使用します。ツリー上の指定のレベルでオブジェクト設定を変更し、図面環境設定に対して優先設定します。

オブジェクトレベルまたはフィーチャレベルの設定にアクセスするには、[設定]ツリーのオブジェクトコレクションを右クリックし、[フィーチャ設定を編集]を選択します。

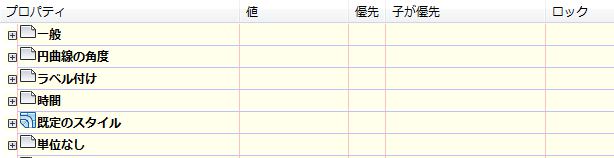

オブジェクトレベルの場合、このダイアログボックスには既定のスタイルなど、オブジェクト固有の設定も含まれます。これは[一般]設定の下に一覧表示されます。

[設定]ツリーの[コマンド]コレクションレベルでは、コマンドごとにオブジェクトレベルの設定と図面環境設定の両方に対して優先設定することができます。コマンド固有の設定を指定することもできます。

コマンドレベルの設定にアクセスするには、[設定]ツリーでオブジェクトタイプの[コマンド]コレクションを展開し、コマンドを右クリックして[コマンド設定を編集]を選択します。

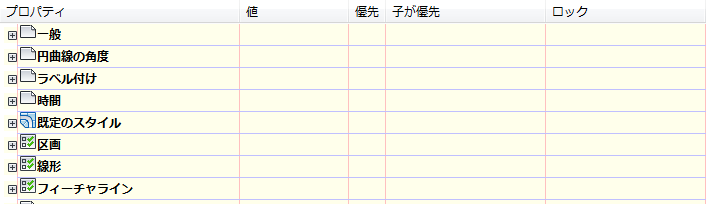

コマンドレベルの場合、このダイアログボックスには CreateSite コマンドで使用される[区画]や[線形]の設定など、コマンド固有の設定も含まれます。

設定の編集に関するダイアログボックスでのコントロールを要約すると、次のようになります。
