サーフェスに点群のポイントを追加するには

点群リージョンを指定して、抽出するポイントを指定できます。作成されたサーフェスは、ソース点群オブジェクトを参照します。点群オブジェクトを変更すると、サーフェス定義が未更新になり、[プロスペクター]ツリーのサーフェス ノードの横に未更新アイコンが表示されます。

サーフェスを自動的に再作成して点群の変更内容を適用するには、[点群ツール]パネルの[自動更新]を選択します。

チュートリアル: 点群データをサーフェスに追加する

  1. 点群オブジェクトを含む図面を開きます。
  2. 点群オブジェクトを選択するか、[修正]タブ [地盤データ]パネル [点群]をクリックします。
    注: 正確な TIN サーフェスを作成するために、既定のオブジェクトの密度を変更する必要が生じる場合もあります。点群の密度が高すぎる場合は、[ポイント密度]スライダをドラッグして密度の値を低くします。
  3. [点群]タブ [点群ツール]パネル [サーフェスにポイントを追加] 検索をクリックします。
  4. [サーフェスにポイントを追加]ウィザードの[サーフェス オプション]ページで、次のいずれかの操作を実行します。
    • TIN サーフェスを作成するには、[新規サーフェスにポイントを追加]を選択します。
    • 既存のサーフェスにポイントを追加するには、[既存のサーフェスにポイントを追加]を選択します。このオプションは、現在の図面にサーフェスがない場合は指定できません。
  5. [新規サーフェスにポイントを追加]を選択した場合は、サーフェスの名前を指定し、必要な説明を入力し、サーフェスにスタイルを適用します。
  6. [次へ]をクリックします。
  7. [リージョン オプション]ページで、点群リージョンのオプションを指定します。
  8. [点群領域]を選択した場合は、[次へ]をクリックします。点群の境界内にあるすべてのポイントがサーフェスの作成に使用されます。
  9. [窓][窓のポリゴン]、または[オブジェクト]を選択した場合は、[図面内にリージョンを定義]をクリックして、図面内で点群リージョンを指定します。[Enter]を押します。
  10. [次へ]をクリックしてポイントの追加操作の概要を表示するか、必要に応じて[完了]をクリックします。

    サーフェスが作成され、[プロスペクター]ツリーの[サーフェス]コレクションにサーフェス名が表示されます。

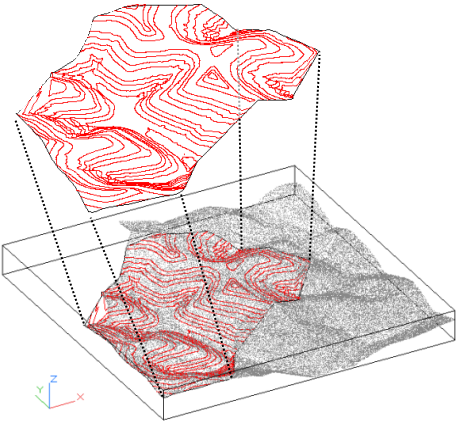

次の図面では、[窓のポリゴン]オプションで指定した点群リージョンから作成した TIN サーフェスの 3D ビューを示します。
