点群は、3D ポイント データを読み込んで作成した AutoCAD Civil 3D オブジェクトです。
AutoCAD Civil 3D 2015 では、点群オブジェクトを作成したり、点群オブジェクトのスタイルや表示プロパティを設定することができます。
点群のソース データ ファイルを読み込むと、このデータが処理され、外部点群データベースが作成されます。AutoCAD Civil 3D点群データベースは、.iati、.isd、および .prmd の 3 つのファイルで構成されます。ISD (.isd)ファイル形式が主要な点群データベースの形式です。
点群コンポーネント
AutoCAD Civil 3D の点群オブジェクトには、次のコンポーネントがあります。
- 境界ボックス: 境界ボックス コンポーネントのサイズとジオメトリは、点群オブジェクトの最小座標値と最大座標値によって異なります。境界ボックスは、点群のソース データにアクセスできない場合に、点群オブジェクトのプロキシとして機能します。
- 点群のポイント: このコンポーネントは、点群オブジェクトを構成するデータ ポイントを表します。
点群コンポーネントの外観は、いずれも点群のスタイル設定を使用して制御できます。境界ボックスの表示プロパティには、表示/非表示、画層、色、線種、LT 倍率、線の太さ、および印刷スタイルがあります。点群のポイント コンポーネントに適用できるプロパティには、表示/非表示、画層、および密度があります。「点群を表示、スタイル設定するには」を参照してください。
次の図に、点群オブジェクトの各種ビューと基本コンポーネントを示します。
点群オブジェクトのアイソメ ビューに表示される点群コンポーネント:

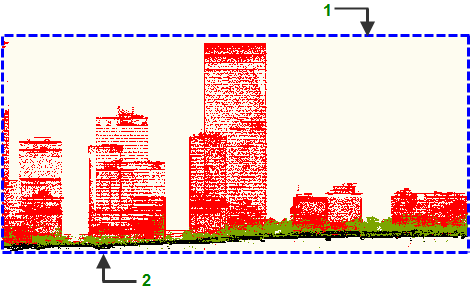

点群オブジェクトの正面図
点群オブジェクトの平面図
[点群]コレクション([プロスペクター]タブ)
図面内の点群にアクセスするには、[プロスペクター]ツリーの[点群]コレクションを使用します。作成した点群オブジェクトは、[点群]コレクションの下に名前付きの点群として表示されます。
