- [ツールスペース]の[測量]タブで、名前の付いたネットワークを右クリック
[測量コマンド ウィンドウ]を選択します。 - コマンド ラインに次のコマンドを入力します。
XC AD BULB [半径] [弦角度] [弦の距離]
注:作成する曲線のデルタ角度が 180 度より大きい場合は、BULB パラメータを使用します。
コマンド ラインの例
NE 1 1000 1000
NE 2 1000 1200
BEG ROADCL
PT 1
PT 2
XC ZD 100 45 120
SET 3
FIG DD 0 100
SET 4
XC AD 100 45 150
SET 5
END

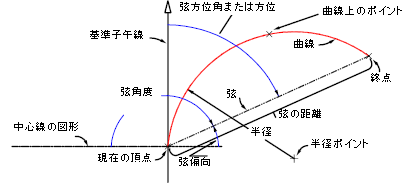

次の図に、接していない曲線を示します。
