ざぐり穴をドリル加工するには

次に、1 つの 4.5 mm の穴のドリルします。

1. リボンで、 [CAM]タブ [ドリル]パネル [ドリル] をクリックします。

[工具]タブ

1. [工具]タブで、 ボタンをクリックします。
2. [サンプル ライブラリ] > [チュートリアル]工具ライブラリから、工具[#33 - Ø4.5 mm ドリル]を選択します。
3. をクリックして、[工具ライブラリ]ダイアログを閉じます。

[図形]タブ

1. [図形]タブをクリックします。[穴モード:]ドロップダウン メニューから [選択された面]が選択されていること、および[穴フェイシング]選択ボタンがアクティブになっていることを確認します。

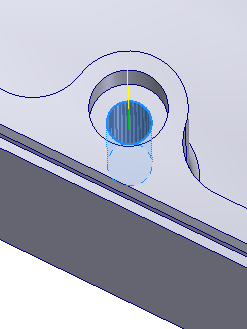

2. 最後の穴の低い方の円柱面を選択します。

[高さ]タブ

この穴はざぐり穴であるため、円柱の開始を少し低くします。代わりにトップを切削基準面から開始することによって調整します。

1. [高さ]タブをクリックします。
2. [トップ高さ]ドロップダウン メニューから、[ストックトップ]を選択します。

[サイクル]タブ

1. [サイクル]タブをクリックし、[サイクル タイプ:]ドロップダウン メニューから[チップ切断-部分退避]を選択します。

計算を開始する

1. [操作]ダイアログ ボックス下にある をクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択すると、自動的にツールパスの計算を開始します。

ツールパスが計算され、グラフィックス ウィンドウに表示されます。

「ざぐりを加工するには」に進んでください。
