ざぐりを加工するには

単一の 4.5 mm 穴でざぐりを加工するには、4 mm の終端がフラットな工具で[2D ポケット]方法を使用します。

1. リボンで、 [CAM]タブ [2D ミル]パネル [2D ポケット] をクリックします。

[工具]タブ

このポケットでは、ドリル済みの穴に切込むのに、直径が 4.5 mm 未満のフラットな工具が必です。

1. [工具]タブで、 ボタンをクリックして[工具ライブラリ]ダイアログ ボックスを開きます。
2. [サンプルライブラリ] > [チュートリアル]工具ライブラリから、工具[#5 - Ø4 mm フラット]を選択します。
3. をクリックして、[工具ライブラリ]ダイアログを閉じます。

[図形]タブ

1. [図形]タブをクリックします。[ポケット選択]ボタンがアクティブになっていることを確認します。

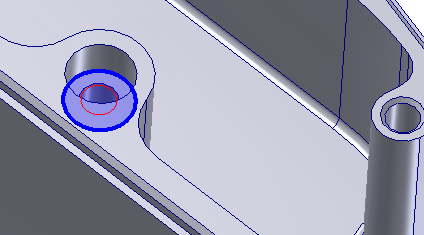

2. ざぐりの下部のエッジを選択します。

[パス]タブ

[パス]タブで、次のパラメータ値を変更し、他のすべての値は既定のままにします。

1. [最大切削ピッチ]に 0.5 mm を設定します。
2. [仕上げ代]チェック ボックスを無効にします。

[リンク]タブ

工具が確実に穴の中心を切込むようにするには、進入を無効にします。

1. [リンク]タブをクリックします。
2. [進入動作]グループを展開して、[進入]チェック ボックスを無効にします。

ここで、スムーズに終了するために退出を微調整します。

3. [直線退出距離]に 0.0 mm を設定します。
4. [水平退出半径]に 1.0 mm を設定します。

最後に、工具がドリル済みの穴に切込むようにします。

5. [ランプ]グループを展開し、[ランプタイプ:]ドロップダウン メニューから[切込み]を選択します。

計算を開始する

1. [操作]ダイアログ ボックス下にある をクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択すると、自動的にツールパスの計算を開始します。

ツールパスは、次のように表示されます。

「皿穴を加工するには」に進んでください。
