ミラー パターンのリファレンス

ミラー パターンを作成する

ミラー パターンを作成するには、次の手順に従います。

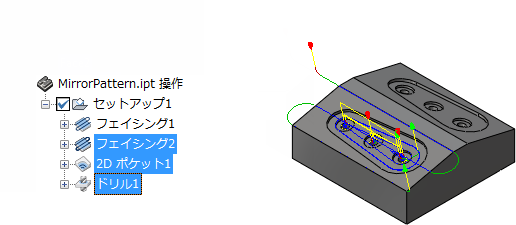

1. パターン化する 1 つのフィーチャまたはパーツの操作を作成することから開始します。




2. 右クリックしてポップアップ コンテキスト メニューから[新しいパターンを追加]を選択することで、新しい CAM ブラウザ フォルダに操作を追加します。

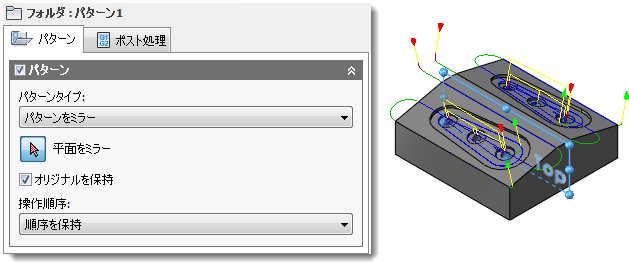

3. [パターン]操作ダイアログ ボックスが表示されます。[パターン タイプ:]ドロップダウン メニューから[パターンをミラー]を選択します。
4. [平面をミラー]ボタンをクリックし、パーツまたは Inventor モデル ブラウザいずれかの向かいのミラー化する平面を選択します。




5. 最後に、[操作順序:]ドロップダウン メニューから、パターンの工具または操作に従って操作の順序を変更するか、またはパターン内の操作順序を維持するかどうかを選択します。
