円形状パターンのリファレンス

円形状パターンのツールパス例

円形状パターンを作成する

円形状パターンを作成するには、次の手順に従います。

1. パターン化する 1 つのフィーチャまたはパーツの操作を作成することから開始します。
2. 右クリックしてポップアップ コンテキスト メニューから[新しいパターンを追加]を選択することで、新しい CAM ブラウザ フォルダに操作を追加します。

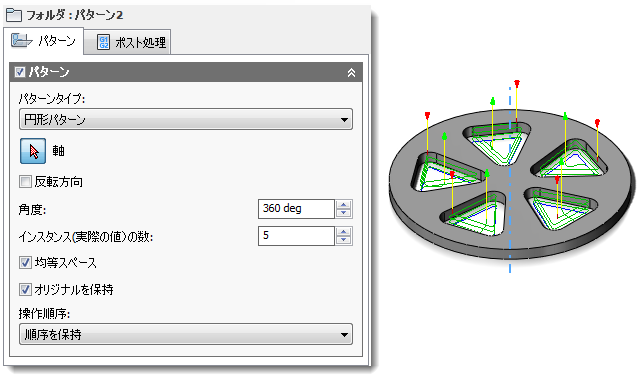

3. [パターン]操作ダイアログ ボックスが表示されます。[パターン タイプ:]ドロップダウン メニューから[円形状パターン]を選択します。
4. [軸]ボタンをクリックして、周りの操作をパターン化する軸フィーチャを選択します。軸が表示されていない場合は、Inventor モデル ブラウザから選択する必要があります。
5. 必要に応じて、[方向反転]チェック ボックスを有効にしてパターンの方向を逆にします。
6. [角度:]フィールドでは、度数(既定値は 360 度)を入力し、[均等スペース]オプションを有効にします。これは、指定した角度範囲でパターン インスタンスを配置します。または、フィーチャの 2 つの間の角度を計測し、この角度をここに入力します。
7. [インスタンス(実際の値)の数:]フィールドで、5 と入力します。これですべてのインスタンスのツールパスを表示するプレビューが更新されます。




8. 最後に、[操作順序:]ドロップダウン メニューから、パターンの工具または操作に従って操作の順序を変更するか、またはパターン内の操作順序を維持するかどうかを選択します。
