チュートリアルでは、まず[負荷制御]方法を使用して、楕円状のポケットを除去します。
- リボンで、
[CAM]タブ
[3D ミル]パネル
[負荷制御]
をクリックします。
[工具]タブ
- [工具]タブで、
ボタンをクリックし、[サンプル ライブラリ] > [チュートリアル]から工具[#12 - Ø8 R1 mm ブルノーズ]を選択します。
をクリックして、[工具ライブラリ]ダイアログを閉じます。
[図形]タブ
次に、工具方向を設定し、パーツの傾斜面に原点を設定します。
- [図形]タブをクリックします。

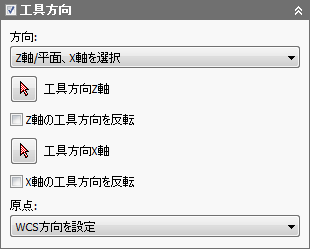

- [工具方向]チェック ボックスを有効にして、このグループを展開します。
- [方向]ドロップダウン メニューから、[Z 軸/平面、X 軸を選択]を選択します。
- [工具方向 Z 軸]ボタンがアクティブであることを確認し、次の図に示すように、傾斜面を選択します。
パーツの傾斜面によって、新しい工具方向が決まります。
- 次に、X 軸の方向を指定する必要があります。[工具方向 X 軸]ボタンがアクティブであることを確認し、次の図に示すように、パーツの水平エッジを選択します。
- これで工具の XYZ 方向が正しくなりましたが、原点を再定義する必要があります。これを実行するには、[原点]ドロップダウン メニューから[選択された点]を選択します。

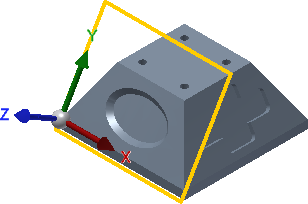

- [工具方向原点]ボタンがアクティブであることを確認し、次の図に示すように、パーツの左下の点を選択します。
これで新しい工具方向と原典の設定が完了しました。
工具が正しい方向になったので、図形を選択することができます。
- 加工境界について、ダイアログ ボックス上部にある[加工境界]ドロップダウン メニューから[選択]を選択します。

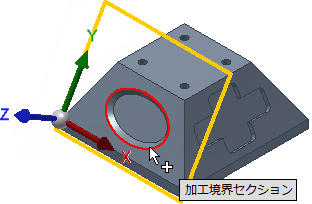

- [加工境界選択]矢印がアクティブであることを確認し、グラフィックス ウィンドウで、ポケットの外側の楕円状エッジをクリックして選択します。
- 次に、[工具制限境界]ドロップ ダウン メニューから[境界上に工具中心]を選択します。
計算を開始する
- [操作]ダイアログ ボックス下にある
をクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択すると、自動的にツールパスの計算を開始します。
ツールパスが計算され、グラフィックス ウィンドウにプレビューが表示されます。
「3D ポケットを使用して除去するには」に進んでください。
