パーツの外側を仕上げるには

[2D 輪郭]操作を使用して、パーツの外側を仕上げます。

1. リボンで、 [CAM]タブ [2D ミル]パネル [2D 輪郭] をクリックします。

[工具]タブ

1. [#1 - Ø1/4" フラット]が現在の工具であることを確認します。

[図形]タブ

プロファイルの選択を容易にするために、最初にパーツのコーナーをズームすると便利な場合があります。

1. [図形]タブをクリックし、[輪郭選択]ボタンがアクティブになっていることを確認します。
2. 1 つ前の 2D 負荷制御操作で選択したのと同じ外部プロファイルを選択します。

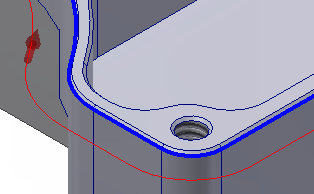

3. 輪郭矢印が下図のように表示されていることを確認します。必要に応じて、矢印をクリックして矢印の方向を反転します。

[高さ]タブ

1. [高さ]タブをクリックします。
2. [ボトム高さ]ドロップダウン メニューから、[モデル ボトム]を選択します。
3. [ボトム オフセット]を -0.01 インチに設定します。

[リンク]タブ

1. [リンク]タブをクリックします。
2. [退避動作無効最大距離]に 1.25 インチを設定します。

計算を開始する

1. [2D 輪郭]を終了し、ツールパスを作成するには、 をクリックするか、グラフィックス ウィンドウ内で右クリックしてマーキング メニューから[OK]を選択します。

「面取りを加工するには」に進んでください。
