直線パターン リファレンス

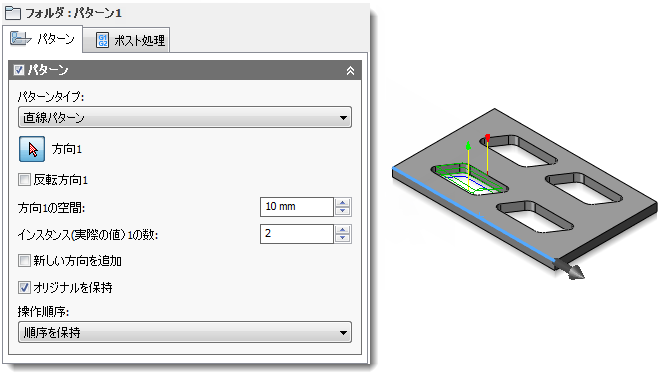

直線パターンのツールパス例

直線パターンを作成する

直線パターンを作成するには、次の手順に従います。

1. パターン化する 1 つのフィーチャまたはパーツの操作を作成することから開始します。
2. 右クリックしてポップアップ コンテキスト メニューから[新しいパターンを追加]を選択することで、新しい CAM ブラウザ フォルダに操作を追加します。
3. [パターン]操作ダイアログ ボックスが表示されます。[パターン タイプ]ドロップダウン メニューから[直線パターン]を選択します(既定)。
4. [方向 1]ボタンをクリックし、操作をパターン化する方向の直線状のエッジまたはスケッチ線を選択します。




5. 必要に応じて、パターンの方向を反転するには、[反転方向 1]チェック ボックスを有効にします。
6. [方向 1 の空間:]フィールドに、パターンの距離を入力します。
7. [インスタンス(実際の値) 1 の数:]フィールドに、この方向に操作をパターン化する回数を入力します。

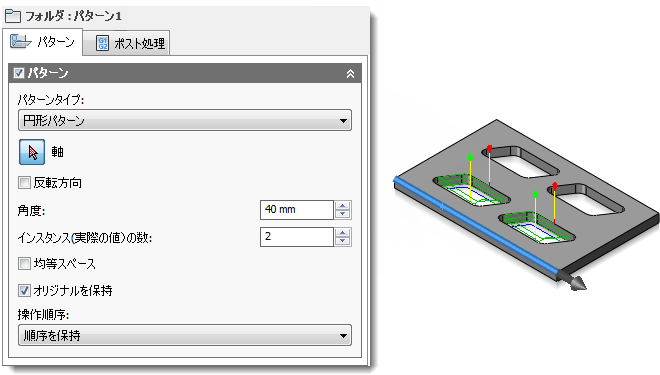

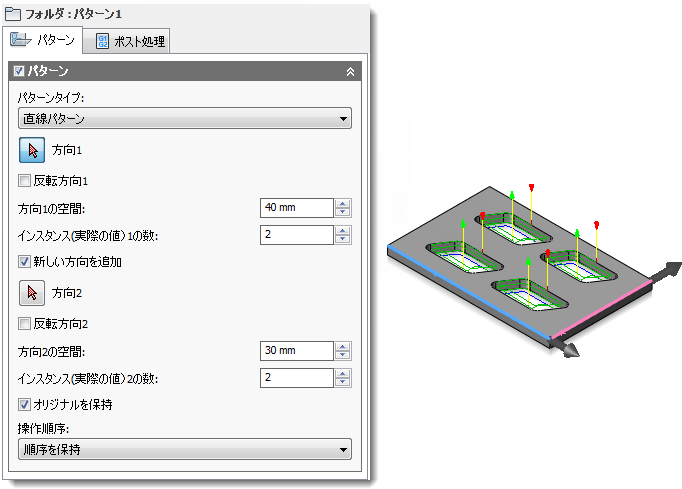

8. 2 番目の方向でもパターンを継続する場合は、[新しい方向を追加]チェック ボックスを有効にします。
9. [方向 2]について手順 4 ～ 7 を繰り返します。




10. 最後に、[操作順序:]ドロップダウン メニューから、パターンの工具または操作に従って操作の順序を変更するか、またはパターン内の操作順序を維持するかどうかを選択します。
