パーツの外側を粗取りするには

パーツの外側を粗取りするには、負荷制御方法を使用します。

1. リボンで、 [CAM]タブ [2D ミル]パネル [2D 負荷制御] をクリックします をクリックします。

[工具]タブ

1. [#1 - Ø1/4" フラット]が現在の工具であることを確認します。

[図形]タブ

プロファイルの選択を容易にするために、最初にパーツのコーナーをズームすると便利な場合があります。

1. [図形]タブをクリックし、[ポケット選択]ボタンがアクティブになっていることを確認します。

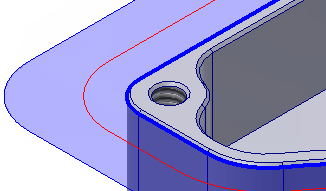

2. 次の図に示すように、外側のプロファイルを選択します。





[高さ]タブ

1. [高さ]タブをクリックします。
2. [ボトム高さ]ドロップダウン メニューから、[モデル ボトム]を選択します。
3. [ボトム オフセット]を -0.01 インチに設定します。

計算を開始する

1. [2D 負荷制御]を終了してツールパスを作成するには、 をクリックするか、グラフィックス ウィンドウ内で右クリックしてマーキング メニューから[OK]を選択します。

「パーツの外側を仕上げるには」に進んでください。
