図面ビューを配置、またはスケッチを作成したら、自動または手動で中心線と中心マークを追加します。

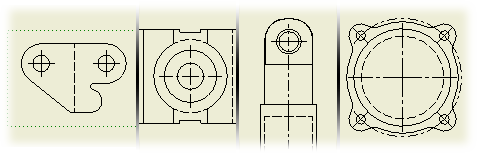

自動中心線
穴および押し出しによるカット(中点平面の押し出しを除く)があるモデルを含む、円、円弧、楕円、パターンに自動中心線と中心マークを追加することができます。iFeature と iPart にも、自動中心線と中心マークを追加できます。
図面または図面テンプレートを設定するときに、[ドキュメントの設定]のオプションを使用して、自動中心線を追加するための既定を定義します。設定には、中心線と中心マークを受け取るフィーチャのタイプ、およびジオメトリの投影が垂直か平行かが含まれます。しきい値を設定して、半径が指定値よりも大きいまたは小さい、もしくは角度が最小角度よりも小さい円形フィーチャを除外することができます。
中心線や中心マークのスタイルは[中心マーク スタイル]に指定されています。
手動による中心線
図面ビュー内の個々のフィーチャまたはパーツに、以下の 4 種類の中心線および中心マークを手動で適用することができます。
- [中心マーク]: 穴、円形状エッジ、円柱状のジオメトリの中心を記入します。
- [中心線]: 穴、円形状エッジ、円柱状のジオメトリの中心を記入します。
- [2 等分中心線]: 2 つの線分を 2 等分する中心線を作成します。
- [中央揃えパターン]: 一貫性のあるフィーチャ パターンがある設計上に中心線を作成します。 注: パターンが円形状の場合は、メンバをすべて選択した後、自動的に中心マークが配置されます。
中心線と中心マークのスタイルを設定する
アクティブな規格に関連付けられた既定のスタイルを使用するか、スタイルで設定されているマーク、ギャップ、寸法補助線、およびその他の属性を変更してから、図面に中心線や中心マークを配置します。自動および手動による中心マークや中心線の外観は、アクティブな中心マーク スタイルで設定されます。スタイル ライブラリに変更を保存しない場合、スタイルへの変更は現在のドキュメントに対してのみ有効です。
[スタイルおよび規格エディタ]の[画層]セクションで、中心マークと中心線の線種を変更することができます。図面上の中心マークや中心線の外観は、選択した線種に応じて変わります。
自動中心線、中心マークを使用する際のヒント
- 従属ビューでは、ベース ビューと同じ中心線の設定が使用されます。従属ビューを配置した後、設定を変更できます。
- 個々の中心線または中心マークを削除してから自動中心線を再度適用する場合は、削除した中心線または中心マークが再び適用されます。
- 個々の中心線または中心マークを非表示にしてから自動中心線を再度適用しても、隠されている中心線または中心マークには再適用されません。
- 複数のフィーチャが 1 つの中心を共有している場合、自動中心線を使用して配置される中心線、中心マークは 1 つだけになります。
- パターンの中心線が、同じパターンの別の中心線と重なる場合、どちらの中心線を保持するかを選択します。または、両方を削除し、手動で両方を満たす中心線を作成します。
- 自動中心線は、モデルまたはビュー内の表示設定がオフになっているフィーチャには適用されません。
- スケッチ内にパターンを作成し、このスケッチがフィーチャによって使用される(スケッチを押し出すなど)場合、中心マークのみが作成されます。
- フィーチャを変更する場合や、モデルにフィーチャを追加する場合は、その新しいフィーチャに自動中心線を再適用するか、手動で中心線を配置します。
- パターンに中心線および中心マークを適用するとき、ネストされているパターンの中心線と中心マークを含む、各要素にマークが付けられます。
図面の重心
すべてのビューについてモデルの重心を計算できます。ブラウザで、モデルの最上位レベルを選択し、右クリックして[重心]を選択します。このコマンドは、モデルの重心を計算し、図面ビューの重心の相対位置に中心マークを作成します。
モデルを変更すると、図面ビューの重心の位置が自動的に更新されます。
ドラフト ビューに対しては、重心はサポートされていません。
詳細図や切り取り図などのカット操作では、重心の計算は切り取られたモデルや詳細なモデルに対してではなく、元のコンポーネントに対して実行されます。
中心マークは、現在の中心マーク スタイルを使用して書式設定されます。
重心の中心マークをドラッグして移動することはできません。
