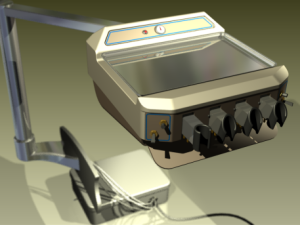

レンダリングされたイメージ

各種の Studio コマンドを使用してモデルにリアリスティック外観を与えたり、照明、およびカメラ位置を追加して製品の利点を強調することができます。

最も多く使用されるスタイルのワークフロー

スタイルの種類(照明またはシーン)に関係なく、新しいスタイルを作成して既存のスタイルを編集するワークフローには共通の側面があります。

これらのコマンドは一般的なもので、スタイルの右クリックメニューからアクセスできます。

[新規スタイル]: 事前に決定されたアプリケーションの既定を使用して新しいスタイルを作成します。
[スタイルをコピー]: スタイルとその設定をすべて複製します。
[スタイル名を変更]: スタイル名を編集およびハイライト表示します。必要なのは、新しい名前を入力するだけです。
[スタイルをエクスポート]: 選択したスタイルを、書式情報を持つ XML ファイルに保存し、ユーザ間で共有できるようにします。

計測コマンドと頻繁に使用される値

[計測]コマンドを使用する場合や、最後に使用した値から選択する場合は、入力ボックスに関連付けられた矢印をクリックして一覧から選択します。

照明およびカメラ

カメラおよび照明には、ターゲットとソースの両方の位置と場所の修正に使用可能なジオメトリリプレゼンテーションがあります。それらの編集動作は似ています。照明およびカメラのターゲットと位置を選択すると、関連付けられた座標系を使用して選択範囲に移動できます。処理中にビューを調整するには、ViewCube を使用します。編集中はソースおよびターゲット間の方向線分も選択できるため、照明またはカメラを移動できます。

カメラおよび照明のグラフィカルリプレゼンテーションは、シーンにおける視覚的な複雑さを軽減するため無効にできます。表示設定の変更は、シーンの出力に影響しません。

[コピーと貼り付け]コマンド

右クリックメニューのコマンドまたは標準の[コピー]および[貼り付け]コマンドを使用して、カメラと照明をコピーして貼り付けることができます。コピーは、移動と編集が可能な選択した状態でオリジナルの横に置かれます。

グラフィックス領域で、ターゲットおよび位置要素を編集することもできます。ターゲットまたは位置記号をクリックすると、明示的な値を示す[3D 移動/回転]ダイアログボックスのほか、移動座標系が表示されます。

照明スタイル

シーンを照らすには、照明スタイルを使用します。照明スタイルは、1 つまたは複数の照明の集まりです。目的の結果を念頭に置いて、明るさ、色、位置などのパラメータを設定します。Inventor Studio にはいくつかの照明スタイルが用意されいますが、新しい照明スタイルを作成することもできます。

シーンスタイル

シーンスタイルは、イメージやアニメーションの背景を提供します。Studio には、固定面を配置するためのコマンドと、影や反射に関するパラメータが用意されています。さらには、シーンスタイルに単一色、グラデーション、またはイメージを使用して、レンダリングされたイメージやアニメーションを引き立てることができます。

[カメラ]

カメラは、シーンの表示角度を設定するために使用されます。表示角度とカメラタイプについて注意深く検討することにより、レンダリングされたイメージが向上します。カメラは、カメラターンテーブル、パスに沿ったアニメーション表示、自由形式(非パス)などのさまざまな方法でアニメーション表示されます。

シーン内にカメラをいくつでも作成し、保持することができます。カメラはモデルとともに保存され、Inventor Studio セッション中に呼び出すことができます。シーンからカメラを削除することもできます。

カメラには、正投影とパースという 2 つのタイプがあります。正投影ビューは一般に、標準およびアイソメスタイルイメージを作成するために使用されます。パースビューは、イメージに奥行きを出したいときや、レンダリング出力を写真と合成するときに使用されます。さまざまなカメラパラメータ(正投影とパース、カメラロール、ズーム、フィールドの深さなど)を使用して、イメージやアニメーションに求める結果を実現します。

カメラ設定

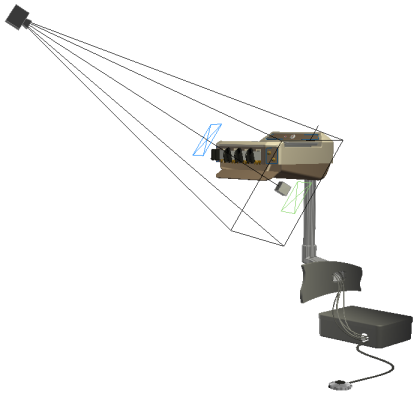

この四角の幅は、カメラのズーム角度およびターゲットポイントから位置ポイントまでの距離によって決まります。四角の高さは、保存されたレンダリング設定によって定義されるアスペクト比に従っています。たとえば、レンダリングされたイメージのサイズが 640 x 480 の場合、四角の高さは幅の 3/4 になります。角錐台とボックスを組み合わせた形状が位置ポイントに表示されます。ロールマーカー(ビューボリュームの四角の上端の真ん中にある小さな黒い縦線)は、カメラの上方向を示しており、ロールの角度の調整に使用されるハンドルでもあります。

フィールドの深さ

フィールドの深さには、平面として表される 2 つのパラメータ([近点]および[遠点])があります。これらの値の間にあるオブジェクトに焦点が合わせられます。値の外にあるオブジェクトは、[近点]/[遠点]の値から離れるほど次第にぼやけていきます。

ビデオアニメーションを構成するには、1 つまたは複数のカメラからの出力(静止または定常ショットのどちらか)を使用します。「ビデオ制作者のリファレンス」を参照してください。

ローカルライト

ローカルライトは、ライト付きスイッチやパネルライトなどのライト付きオブジェクトを作成する手段となります。いくつかの制約が適用されます。
