［補助投影ビュー］ダイアログ ボックス

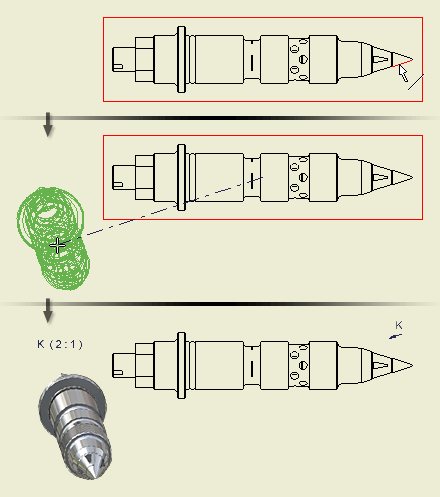

親ビュー内のエッジや線分から投影して、補助投影ビューを配置します。作成されるビューは親ビューに位置合わせされます。

アクセス:

リボン: [ビューを配置]タブ [作成]パネル [補助]

表示/尺度ラベル

ビュー ラベルと尺度を指定します。
[ビュー ID]	ビュー ID の文字列を編集します。
尺度	パーツに相対的にビューの尺度を設定します。尺度をボックスに入力するか、矢印をクリックして一般に使用される尺度の一覧から選択します。 リストにない尺度を入力することができます。新規の尺度は、一覧に下線付きで表示され、Autodesk Inventor LT を閉じるまで利用できます。その尺度は、標準スタイルから尺度リストに追加されません。
	ビュー ラベルの表示/非表示を切り替えます。
	[文字書式]ダイアログ ボックスでビュー ラベルのテキストを編集します。

スタイル:

ビューの表示スタイルを設定します。既定の表示スタイルは、親ビューで使用される表示スタイルと同じです。表示スタイルを変更するには、コマンドをクリックします。
	隠線を表示します。
	隠線を除去します。
	シェーディング表示します。

[ベース ビュー内の定義]	ベース ビュー内の補助投影ビューの定義を表示します。
	[フィーチャ プレビューを有効化/無効化] チェック ボックスをオンにすると、図面ビューが作成される前にプレビューされます。
