エンタープライズ インダストリ モデル のポイント フィーチャとライン フィーチャを処理する場合、頂点と点の違いに気をつける必要があります。
- 頂点: ライン フィーチャのコンポーネント。座標はライン フィーチャに格納されます。
- 点: フィーチャ。基本的に線から独立しています。個々の線には始点に頂点がありますが、必ずしもポイント フィーチャにはありません。
次の機能では、ライン フィーチャとポイント フィーチャの関係を考慮しています。これらを使用して、ネットワーク ジオメトリの一貫性を改善すること、適切なトポロジ関係を作成すること、または計測が原因の誤りを調整することができます。
既存の点をライン フィーチャに挿入できます。また、オプションで既存の線を 2 つのライン フィーチャに分割することもできます。
ライン フィーチャから既存の点を抽出し、2 つの既存の線を 1 つに接続できます。
注:
これらの機能は、Autodesk コマンド ラインからのみコントロールできます。
|
アイコン |
説明 |
 |
[挿入点]を使用して、ライン フィーチャ上で、許容値内にある既存の点を移動します。 |
 |
[点を抽出]を使用して、線から点を削除し、データベースから削除します。点を削除できるのは、点が直線上(分割の許容値内)にある場合のみです。 |

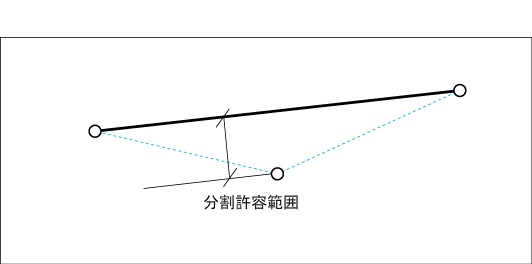

点を挿入または抽出できるのは、点が分割の許容値内にある場合のみです。
