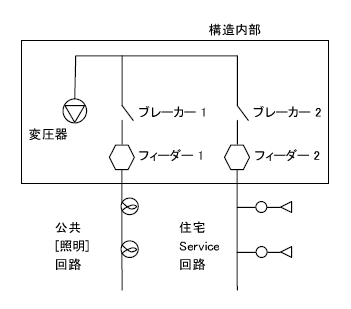

別の図面を作成して、ストラクチャの内部ビューを示すことができます。たとえば、セグメントの電線が内部デバイス(変圧器/ブレーカ/ヒューズ)に接続しているサブステーションなどです。内部デバイスは電線とお互いに接続します。
ストラクチャ内部ビューを作成する前に、ストラクチャ内部の図面の表示モデルを設定し、ストラクチャ内部の境界ボックスのサイズを指定します。「電力オプションの設定」を参照してください。
電力エクスプローラを使用してデバイスがすでにある場所にデバイスを挿入する場合、ストラクチャを挿入することが求められ、デバイスがストラクチャ内部に移動します。その場所に複数のストラクチャがある場合、ストラクチャ内部ビューが関連付けられるストラクチャを指定することが要求されます。ストラクチャ内部の詳細については、「ストラクチャ内部ビューの作成」を参照してください。
- 2 つの表示モデル(一方はメインdwg とストラクチャ内部ビューdwg)を定義して保存します。
- [ホーム]タブ
[表示]パネル[表示モデル]リストをクリックします。メインのdwg の表示モデルを選択します。 - [ホーム]タブ[表示]パネル[グラフィックの生成]をクリックします。
- メインのdwg で、ストラクチャ フィーチャを作成し、内部ビューのジオメトリと関連付けます。
- 内部ビューが関連づけられるフィーチャを描画します。たとえば、サブステーションなどです。
- ストラクチャ コンテナで、新しいサブステーションを選択し、[透明][ストラクチャ内部]をクリックします。
2 番目のdwg がストラクチャ内部向けに作成されます。
- ストラクチャ内部のdwg で、ズームしてストラクチャ内部の領域を表示します。
たとえば、ストラクチャ内部の図面の中心点を使用して、ズーム センターを実行します。
ドキュメント オプションのこの領域のサイズを調整します。詳細については、「電力オプションの設定」を参照してください。
- オプションで、ストラクチャ内部プロファイルを選択し、ストラクチャ内部の作成に関連するフィーチャ コンテナを表示します。
- ストラクチャ内部のdwg で、電線やデバイスなど、内部フィーチャを描画します。 ヒント: 特定の長さ(3 メートル)の電線を始点とします。値なくディジタイズを開始すると、後で作成するデバイスに不適切なサイズの電線が作成される場合があります。
- ストラクチャ内部のフィーチャとマップのフィーチャ間に接続は、次の手順で作成します。
- 電力エクスプローラで、ストラクチャ内部のdwg と関連付けるフィーチャを選択します。
たとえば、電線 コンテナで、電線を選択します。[マップから選択]
または[トレースから選択]
を使用して、フィーチャ コンテナに適切なフィーチャを投入します。フィーチャ コンテナでこのフィーチャを選択できるようになります。 注:(電線など)外部フィーチャは、内部フィーチャを含むストラクチャに幾何学的に接する必要があります。
- 電力エクスプローラで、外部のdwg と関連付ける内部フィーチャを選択します。
たとえば、電線 コンテナで電線を選択し、デバイス コンテナでストラクチャ内部デバイスを選択します。[マップから選択]
または[トレースから選択]を使用して、フィーチャ コンテナに適切なフィーチャを投入します。フィーチャ コンテナでこのフィーチャを選択できます。 - 電線コンテナで、[透明][内部デバイスと接続]をクリックします。
また、デバイス コンテナで、[透明]
[外部電線と接続]をクリックします。ドラッグ アンド ドロップを使用して、接続を確立することもできます。 外部フィーチャおよび内部フィーチャの間で論理接続が確立されます。
ストラクチャ内部デバイスが、電力エクスプローラのストラクチャ コンテナに表示されます。特別なアイコンが、ストラクチャに内部ビューがあることを示します。
- 電力エクスプローラで、ストラクチャ内部のdwg と関連付けるフィーチャを選択します。
