次のいずれかの方法で、新しいフィーチャを挿入します。

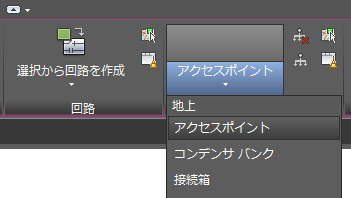

- Electric リボン タブの該当するオプションを使用します。たとえば、ストラクチャを挿入する場合は、[ストラクチャ]パネルを使用します。
マップで既存のフィーチャを選択し、フィーチャのタイプ(セグメント、電線、ダクト、ストラクチャ、デバイス)について該当する Electric リボン パネルの[フィーチャの複製]をクリックします。
セグメントを描画した後、セグメントの WIDTH 属性を使用して境界を作成することができます。セグメントの境界フィーチャ クラスを使用すると、ライン間の距離が指定した幅となる平行なラインのセットが表示されます。

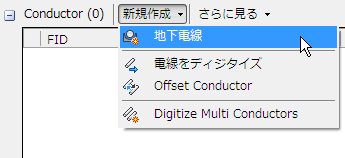

- 電力エクスプローラの該当するコンテナを使用し、[新規]リストからフィーチャを選択します。
注:各コンテナの下部に表示される[最後に使用されたフィーチャ]リストを使用して、追加のフィーチャを作成できます。最後に使用されたフィーチャの数が多い場合、ドロップ ダウン リストに表示されます。[最後に使用されたフィーチャ]のリストをロックすると、定期的に使用するフィーチャを保存できます。ロックしない場合、[最後に使用したフィーチャ]リストは、フィーチャを追加するたびに更新されます。

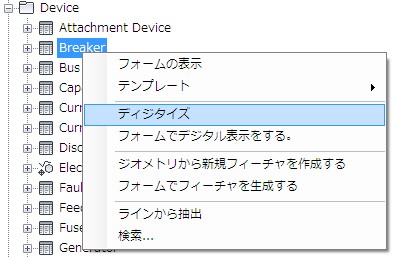

- インダストリ モデル エクスプローラを使用してフィーチャ クラス ノードを開き、挿入するフィーチャを右クリックして、[ディジタイズ]をクリックします。
デバイスとストラクチャに関する注意事項
- 電線を複数のデバイスに接続することはできません。
- 電線の端に複数のデバイスがある場合、ストラクチャ内部ビューのあるストラクチャを作成し、デバイスをストラクチャ内部に移動するよう要求されます。
- アンダーグラウンド ネットワーク デバイス(スリーブ、ハウス コネクタ、公共の照明など)をストラクチャが現在存在しないストラクチャ トポロジに挿入する場合、ストラクチャ フィーチャを挿入し、タイプを指定するか(保管室など)、ストラクチャを挿入しない場合は[なし]を指定してください。フィーチャ クラス名の最初の数文字を入力します。たとえば、ハンドホールを挿入する場合は、「ハンド」と入力してください。
- デバイスを挿入する位置にすでにストラクチャ フィーチャがある場合、Electric では既存のストラクチャを使用します。
- ストラクチャ内部のあるデバイス(変圧器、リンク ボックス)に対し、ストラクチャ ポイントがない場合、Electric は適切なフィーチャ クラス(変圧器ステーション、リンク ボックス)のストラクチャ ポイントを作成します。
- 電力エクスプローラを使用してデバイスがすでにある場所にデバイスを挿入する場合、ストラクチャを挿入することが求められ、デバイスがストラクチャ内部に移動します。その場所に複数のストラクチャがある場合、ストラクチャ内部ビューが関連付けられるストラクチャを指定することが要求されます。ストラクチャ内部の詳細については、「ストラクチャ内部ビューの作成」を参照してください。
ストラクチャ内部デバイスが、電力エクスプローラのストラクチャ コンテナに表示されます。特別なアイコンが、ストラクチャに内部ビューがあることを示します。
注:管理者は、 Infrastructure Administrator で EL_ForbidDuplicateDevice_BIU フィーチャ ルールを無効にして、お互いの上位のフィーチャをディジタイズする機能を許可することができます。詳細については、「モジュールごとのフィーチャ ルール」を参照してください。
