演習 1: 区画の画層に主題を作成します。

主題では一定の範囲の色を使用して、それに対応する範囲の値を表します。また、主題を使用すると、相対領域、人口密度、水深、地理的フィーチャの高さを表示することができます。

ビデオ チュートリアル

画像の矢印ボタンをクリックすると、主題を作成する方法が表示されます。具体的な手順はビデオの下に記載されています。

注:

この演習では、前の演習で作成し修正した build_map1.dwg マップを使用します。

主題を使用して区画画層のスタイルを設定するには

1. 前のレッスンで完成したマップを開きます。
   • [開く][図面]の順に選択します。
   • build_map1.dwg を見つけます。
   • マップを選択して[開く]をクリックします。
2. 区画画層の主題を作成します。

   主題は、表示のスタイルです。画層ごとに空間フィーチャのスタイルを割り当てます。

   • [表示マネージャ] で、[Parcels]画層を選択し、[スタイル]をクリックします。
     注:

     [スタイル エディタ]がドッキングしている場合は、カーソルをその上に移動すると表示されます。アプリケーション ウィンドウの左側にドッキングされている可能性があります。

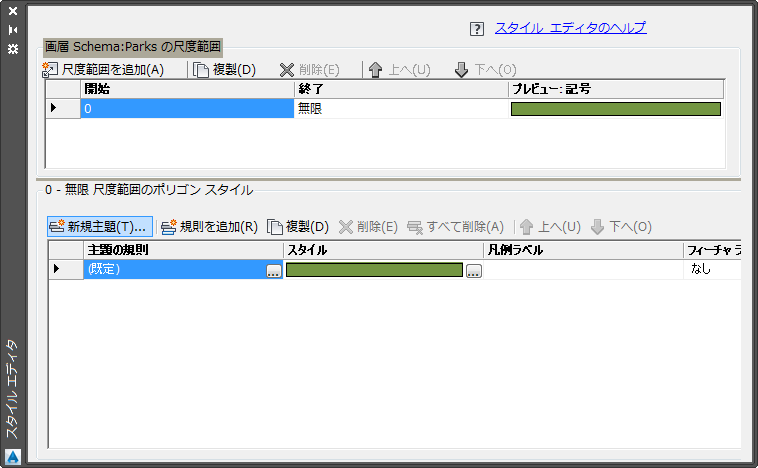

   • [スタイル エディタ]の[0 - 無限尺度範囲のポリゴン スタイル]で、[新しい主題]をクリックします。


     [新しい主題]をクリックして[Parcels]画層の主題を定義します。

このチュートリアルを続けるには、「演習 2: 主題を定義する」へ進みます。
