演習 2: イメージ情報を表示する

挿入したイメージのファイル名、サイズ、解像度、深さ、タイプを表示することができます。また、イメージを作成および変更した日付や、イメージが存在する画層も表示できます。

この演習では、ラスター イメージに関する情報を2つの方法で表示します。2つ目の方法では、イメージの幅と高さなど、いくつかの追加情報が表示されます。

ビデオ チュートリアル

インターネットに接続している場合、ラスターに関する情報を表示する方法については、ビデオを再生して参照してください。具体的な手順はビデオの下に記載されています。

注:

この演習では、「演習 1: ラスター イメージを挿入する」で使用したCITY.dwgマップを使用します。

ラスター イメージに関する情報を表示するには

1. CITY.dwg マップを開いていない場合は、再度開きます。
2. 図面領域で、イメージの上にカーソルを置き、[Shift]キーを押しながらイメージをクリックします。
3. [挿入]タブ [イメージ]パネル [イメージ管理]の順にクリックします。 検索

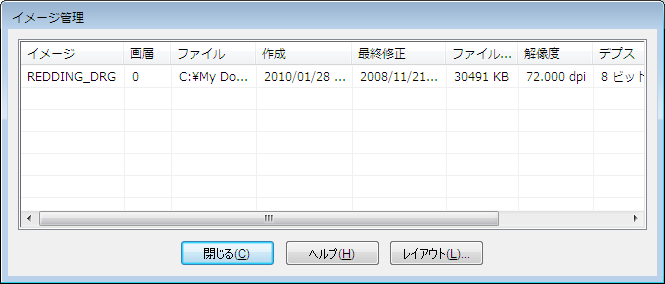

4. [イメージ管理]ダイアログ ボックスは、REDDING_DRG イメージに関する情報が表示されます。


   [イメージ管理]ダイアログ ボックスに、選択したイメージに関する情報が表示されます。

5. 完了したら、[閉じる]をクリックします。
6. イメージを再度選択します。

   イメージの上にカーソルを置き、[Shift]キーを押しながらイメージをクリックします。

7. 選択したイメージを右クリックし、[イメージ][情報]の順に選択します。

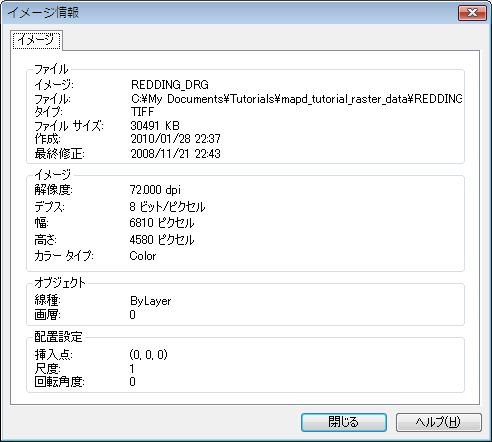

8. [イメージ情報]ダイアログ ボックスに、REDDING_DRG イメージに関する情報が表示されます。


   [イメージ情報]ダイアログ ボックスには、追加のイメージ情報がいくつか表示されます。

9. 完了したら、[閉じる]をクリックします。

このチュートリアルを続けるには、「演習 3: 表示順序を変更する」へ進みます。
