演習 1: マップを作成する

標準テンプレートを使用して、マップ ファイルを作成します。座標系を割り当てます。マップに追加したすべてのデータは、その座標系に変換されます。

ビデオ チュートリアル

画像の矢印ボタンをクリックすると、マップの座標系を設定する方法が表示されます。具体的な手順はビデオの下に記載されています。

マップを作成するには

  1. このチュートリアルを始める前に、「チュートリアルを使用する準備をする」を参照してください。

    このチュートリアル用のサンプル データをダウンロードしていない場合は、代わりにビデオをご覧ください。

  2. AutoCAD Map 3D をまだ起動していない場合は、デスクトップまたは[スタート]メニューから起動します。
  3. をクリックして、[新規作成][図面]をクリックします。

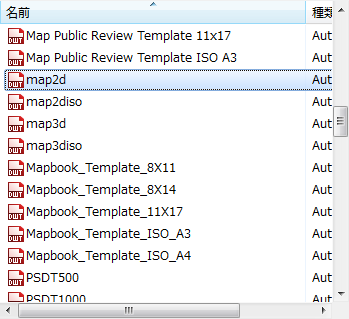

  4. [テンプレートを選択]ダイアログ ボックスから、map2d.dwt を選択し、[開く]をクリックします。

    map2d.dwt を選択します。

    このファイルは、AutoCAD Map 3D で 2 次元マップを操作するために設定される AutoCAD テンプレートです。

  5. マップに座標系を割り当てます。
    • [マップ セットアップ]タブ [座標系]パネル[割り当て]をクリックします。
    • [座標系 - 割り当て]ダイアログ ボックスでカテゴリに 「米国、カリフォルニア」を選択します。
    • 下方にスクロールして、CA-I を選択します。.
    • [割り当て]をクリックします。

このチュートリアルを続けるには、「演習 2:[データ接続]を使用してマップにデータを追加する」へ進みます。
