ライン処理ワークフロー(頂点)

最初の 2 つのワークフローを使用するには、2 個以上の頂点を持つ共有インダストリ モデル ラインフィーチャが必要です。

分割ワークフローのサンプル:

1. Infrastructure Application Extension の構築ツールバーで、[分割]をクリックします。
2. マップ内で、分割するフィーチャを選択します。
3. 分割ポイントを選択またはディジタイズします。
   注:

   計算後に、2 つに分かれたライン フィーチャができます。新しいフィーチャは、それぞれ古い削除されたフィーチャの属性データを受け継ぎます。

頂点の追加ワークフローのサンプル:

1. Infrastructure Application Extension の構築ツールバーで、[頂点の追加]をクリックします。
2. マップ内で、フィーチャを選択します。
3. 挿入する点を選択またはディジタイズします。

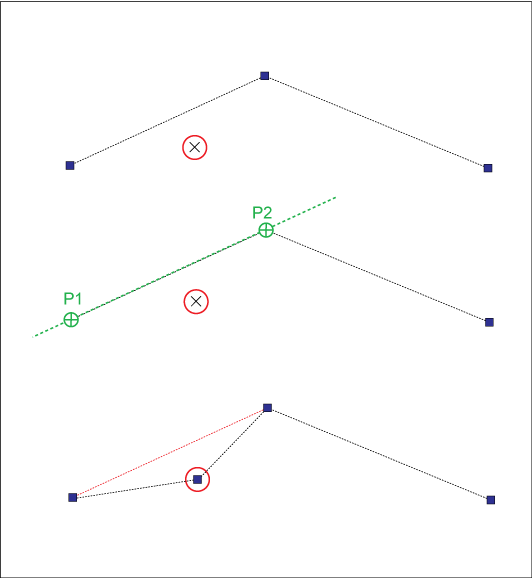

ライン処理の例: [頂点の追加]で新規の頂点を挿入します。ラインがポイントに移動します。

このワークフローを使用するには、3 個以上の頂点を持つ共有インダストリ モデル ラインフィーチャが必要です。

頂点の除去ワークフローのサンプル:

1. Infrastructure Application Extension の構築ツールバーで、[頂点の除去]をクリックします。
2. マップ内で、フィーチャを選択します。
3. 除去するポイントを選択します。

   ポイントをスナップする必要はありません。頂点の近傍をクリックするだけです。
