共有インダストリ モデルのポイント フィーチャとライン フィーチャを処理する際に、頂点とポイントの違いに留意してください。
- 頂点はライン フィーチャのコンポーネントで、その座標はライン フィーチャに格納されます。
- ポイントは共有インダストリ モデル フィーチャで、ラインから独立しています。すべてのラインは開始ポイントに頂点を持ちますが、ポイント フィーチャは持っていなくてもかまいません。
次の機能は、ライン フィーチャとポイント フィーチャの関係を考慮します。これらを使用してネットワーク ジオメトリの一貫性を向上させ、トポロジの正しい関係を作成したり、計測に起因する不正確さを調整したりします。
既存の点をライン フィーチャに挿入できます。また、オプションで既存の線を 2 つのライン フィーチャに分割することもできます。
ライン フィーチャから既存の点を抽出し、2 つの既存の線を 1 つに接続できます。
注:
これらの機能はステータス ラインによってのみコントロールされます。
|
アイコン |
説明 |
|
|
[挿入点]を使用して、ライン フィーチャ上で、許容値内にある既存の点を移動します。 |
|
|
[点を抽出]を使用して、線から点を削除し、データベースから削除します。ポイントが直線から分割許容差の範囲内にある場合のみ、それを除去できます。 |

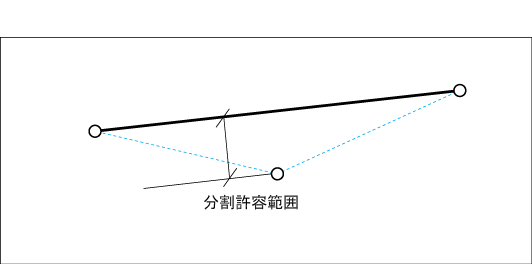

ポイントは分割許容差の範囲内にある場合のみ、挿入や抽出を行えます。
