DWG ファイルからジオメトリをロードする

この実習では、DWG ファイルをロードして、ファイル内の画層のサブセットを選択します。 DWG の各画層に対して、フィーチャ ソースと画層リソースが作成されます。

	詳細手順

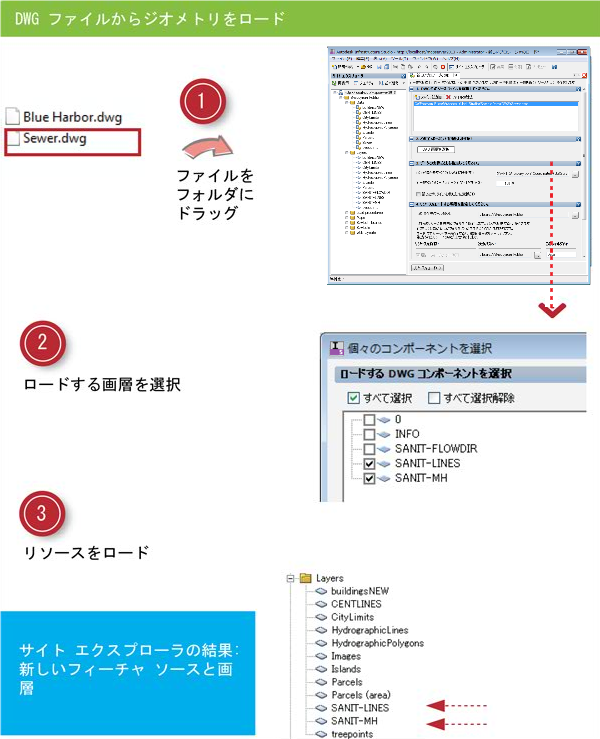

	Windows エクスプローラで、C:¥Program Files¥Autodesk¥Autodesk Infrastructure Studio 2013¥Sample Data¥DWG フォルダにナビゲートします。 Sewer.dwg ファイルを選択します。 このファイルをサイト エクスプローラの Sheboygan Public フォルダにドラッグします。
	[どのコンポーネントを抽出しますか?]で[CAD 画層を選択]をクリックします。 [個々のコンポーネントを選択]ダイアログ ボックスで、[すべて選択解除]をクリックします。 画層 SANIT-LINES と画層 SANIT-MH を選択します。 [OK]をクリックします。 [データの変換方法を指定してください。]で、座標系の[WGS84 データム]、[緯度、経度(度)](カテゴリは[Lat Longs])を選択します。
	[リソースをロード]をクリックします。 [ファイル][上書き保存]の順にクリックして、ロード プロシージャ リソースに Load DWG layers という名前を付けて Load Procedures フォルダに保存します。 ロード プロシージャ エディタを閉じます。 サイト エクスプローラで、新しい画層をダブルクリックしてロードの結果を表示します。
