ゲートの作成

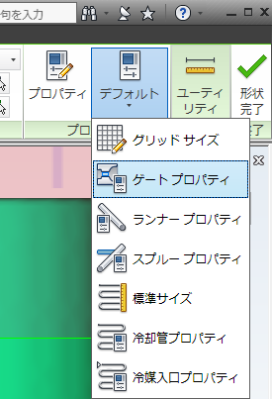

1. ([形状]タブ > [プロパティ]パネル > [既定])をクリックし、ドロップダウン メニューから [ゲート プロパティ]を選択して[ゲート プロパティ]ダイアログ ボックスを開きます。


2. [ゲート タイプ]ドロップダウン リストから[コールド]、[ゲート形状]ドロップダウン リストから[円形テーパー]を選択します。
3. [開始直径(1)]に「4」mm、[終了直径(2)]に「2」mm を入力します。
4. [方向]ドロップダウン リストから、[水平方向長さ]を選択し、[OK]をクリックします。

5. ([表示]タブ > [表示設定]パネル > [表示エンティティ])をクリックし、[射出コーン]の選択を解除します。

   これで射出コーンが非表示になるので、ゲートの作成が容易になります。
6. ([形状]タブ > [フィード システム]パネル > [ゲート])をクリックし、[ゲートの作成]ダイアログ ボックスを開きます。


7. [射出位置]領域の[選択]ドロップダウン リストから[射出位置 1]を選択します。

8. [座標による定義]を選択して、ランナーの方向にあるデザイン グリッド上にカーソルを移動します。射出位置から、カーソルに最も近いグリッド点に至る細い黄色の線が現れます。小さい黄色の球は、ゲートの終点を示しています。


9. ランナーの終了点をクリックします。これでゲートの作成が完了しました。


10. グリッドを右クリックし、コンテキスト メニューから[完了 ゲートの作成]を選択するか、[ゲートの作成]ダイアログ ボックスで[OK]をクリックします。
11. [形状]タブの[形状完了]をクリックしてタブを閉じます。
