ランナーの作成

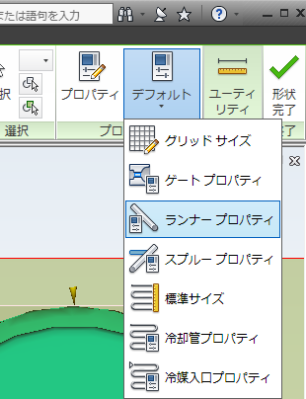

1. ([形状]タブ > [プロパティ]パネル > [既定])をクリックし、ドロップダウン メニューから [ランナー プロパティ]を選択して[ランナー プロパティ]ダイアログ ボックスを開きます。


2. [ランナー タイプ]ドロップダウン リストから[コールド]、[ランナー形状]ドロップダウン リストから[円形]を選択します。
3. [直径(1)]に「4」mm を入力して、[OK]をクリックします。
4. [形状]タブの[プロパティ]パネルの[既定]ドロップダウン メニューから[グリッド サイズ]をクリックします。
5. [グリッド サイズ]を「5」mm に設定し、[OK]をクリックします。この段階では、グリッドは表示されません。
6. ([表示]タブ > [表示設定]パネル > [表示エンティティ])をクリックし、[境界ボックス]の選択を解除します。

   モデル周囲の境界ボックスが非表示となり、ランナーの作成が容易になります。

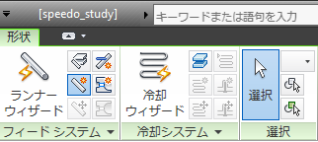

7. ([形状]タブ > [フィード システム]パネル > [ランナー])をクリックし、[ランナーの作成]ダイアログ ボックスを開きます。


8. モデルを回転、拡大ズームして、スプルーの底部と射出位置が見えるようにします。

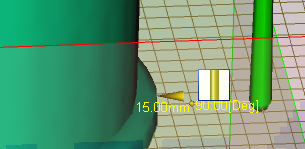

9. [選択]ツール([形状]タブ > [選択]パネル)を使用して、スプルーの底部をクリックし、ポインターを射出位置の方向にドラッグします。末端に小さな黄色の球体が付いた薄い黄色のラインが現われます。この球は、ランナーの終点を示します。[ランナーの作成]ダイアログ ボックスで[グリッドにスナップ]オプションを選択しているので、この球は最も近いグリッド交点に移動します。


10. 表示にあるグリッド交点をクリックします。

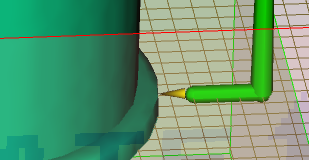

11. [モデル]ペインを右クリックして、メニューから[完了 ランナーの作成]を選択します。これでランナーの作成が完了しました。
