スプルーの作成

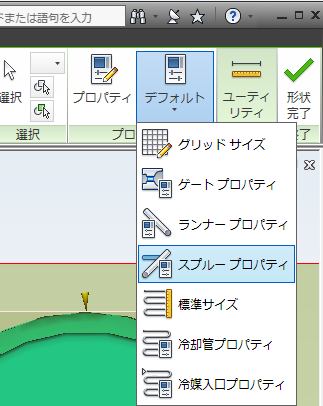

1. ([形状]タブ > [プロパティ]パネル > [既定])をクリックし、ドロップダウン リストから [スプルー プロパティ]を選択します。


2. [スプルー タイプ]ドロップダウン リストから[コールド]、[スプルー形状]ドロップダウン リストから[円形テーパー]を選択します。
3. [開始直径(1)]に「3」mm、[終了直径(2)]に「5」mm と入力して、[OK]をクリックします。
4. [形状]タブの[プロパティ]パネルの[既定]ドロップダウン メニューから[グリッド サイズ]をクリックします。
5. [グリッド サイズ]を「10」mm に設定します。
6. [原点]セクションにある[位置]ドロップダウン リストで[成形品の中心]を選択し、[OK]をクリックします。
7. ([形状]タブ > [フィード システム]パネル > [スプルー])をクリックし、[スプルーの作成]ダイアログ ボックスを開きます。


8. [グリッド設定]ボックスで、[グリッド表示]チェック ボックスおよび[グリッドにスナップ]チェック ボックスが選択されていることを確認します。
9. 射出位置のグリッド点をクリックし、[OK]をクリックし、スプルーを作成します。
