パーティング平面の定義

1. ([ホーム]タブ > [金型タイプ]パネル > [1 個取り])を選択します。


2. ([ホーム]タブ > [作成]パネル > [形状])をクリックします。

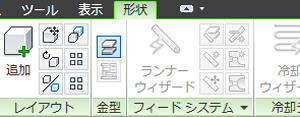

3. ([形状]タブ > [金型]パネル > [パーティング平面の設定])をクリックし、[パーティング平面の設定]ダイアログ ボックスを開きます。

   モデル全体に金型外形、赤色の線、四角形のグラブ ハンドルが表示されたモデルが表示されます。この赤色の線は、パーティング平面を表します。
4. [グリッド設定]ボックスで、[グリッド表示]チェック ボックスおよび[グリッドにスナップ]チェック ボックスを選択していることを確認します。

5. [下]、[適用]の順にクリックします。パーティング平面が自動的にキャビティの底面側に位置し、推奨の金型外形が表示されます。
6. [閉じる]をクリックして、[パーティング平面の設定]ダイアログ ボックスを閉じます。
