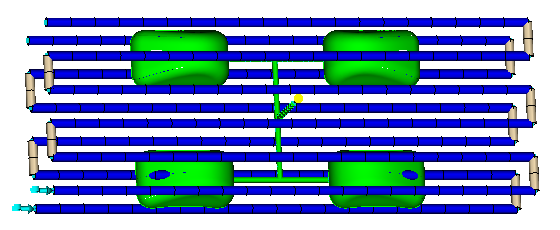

冷却管の作成

このタスクでは、冷却回路ウィザードを使用して、単純な冷却管を作成します。

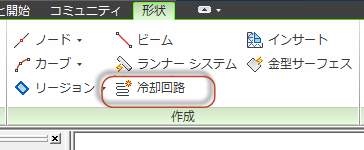

1. [ホーム]、[形状]、[作成]、[冷却回路]をクリックします。

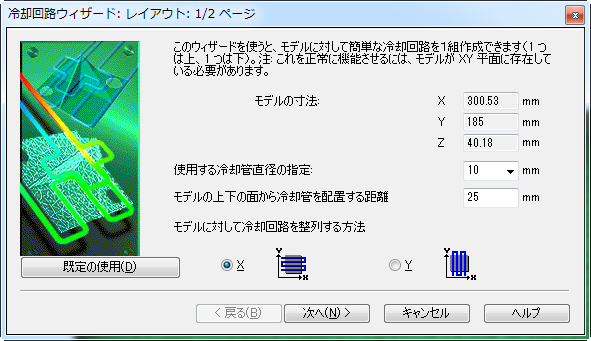

2. 冷却管の直径に「10 mm」を選択します。

3. モデルの上下の面からの距離に「25 mm」を入力します。

4. 整列方向に[X]を選択し、[次へ]をクリックします。

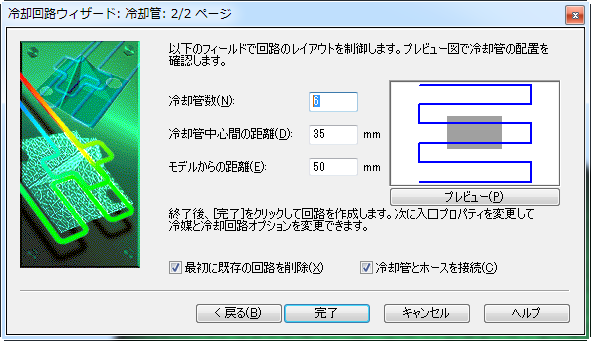

5. 冷却管数に「6」を入力します。

6. 冷却管中心間の距離に「35 mm」を入力します。

7. モデルからの距離に「100 mm」を入力します。

8. [冷却管とホースを接続]をクリックします。

9. [プレビュー]をクリックして、レイアウトを表示します。



10. [完了]をクリックします。
