金型境界の作成

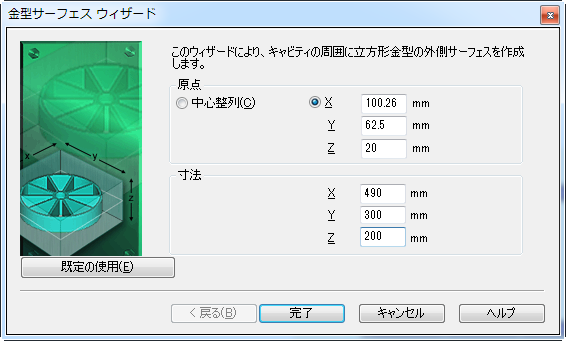

このタスクでは、金型サーフェス ウィザードを使用して、金型境界を作成します。

1. [ホーム] > [形状] > [作成] > [金型サーフェス]をクリックします。



2. [原点]に対して、次のように入力します。

   • [X] = 100.26 mm

   • [Y] = 62.5 mm

   • [Z] = 20 mm

3. [寸法]に対して、次のように入力します。

   • [X] = 490 mm

   • [Y] = 300 mm

   • [Z] = 200 mm
