プロセス設定の入力

このタスクでは、入力したプロセス設定を使用して、解析を実行します。

1. ([ホーム]タブ > [成形プロセス設定]パネル > [プロセス設定ウィザード])をクリックします。



2. [金型表面温度]が 70 ℃であることを確認します。

3. [樹脂温度]が 250 ℃であることを確認します。

4. [充填制御]を 54.2 cm^3/s の流量に設定します。

5. [プロファイルの編集]をクリックします。

6. プロファイル 0 - 80%、5 - 80% を設定します。

7. [OK]を 2 回クリックします。

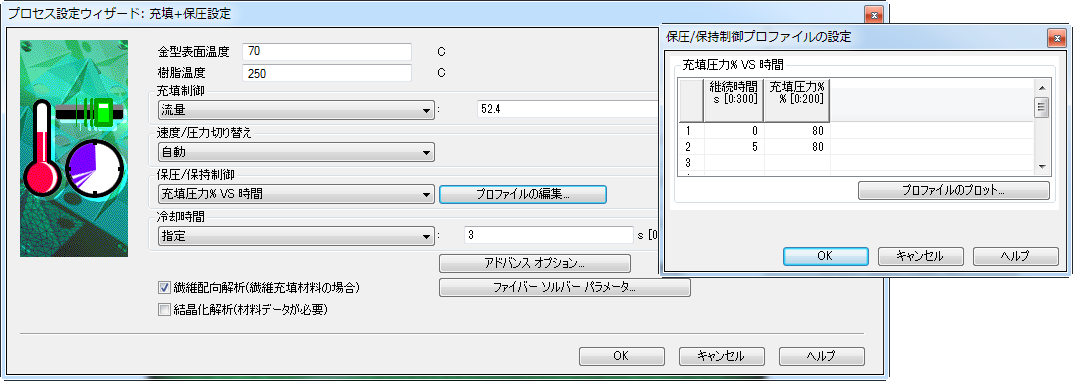

   プロセス設定は、図のようになります。



8. ([ホーム] > [解析] > [解析実行])をクリックします。解析を実行するのに、時間が 10～25 分かかります。

9. 解析が完了したら、[ログ]をクリックし、[ログ]パネルを閉じます。
