メッシュのチェック

この手順では、メッシュ統計情報とメッシュ診断を使用して、メッシュの品質を確認します。

([メッシュ]タブ > [メッシュ診断]パネル > [メッシュ統計情報])をクリックして、[メッシュ統計情報]パネルを表示します。

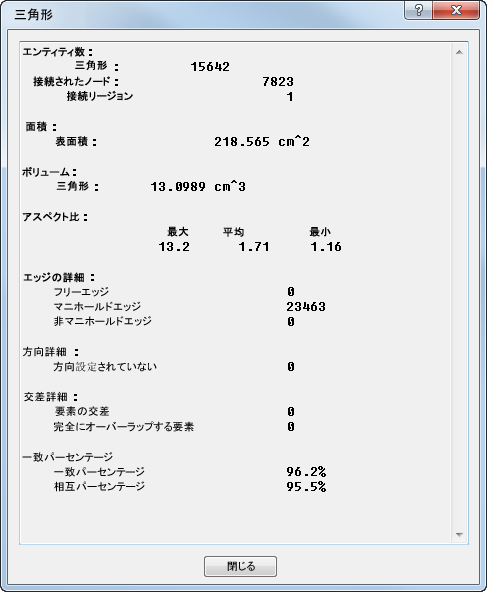

[メッシュ統計情報]パネルで[表示]をクリックして、[メッシュ統計情報]ダイアログボックスを開きます。

示された唯一の問題は、最大アスペクト比が若干高いことです。現在の値はそれほど悪くありませんが、6: 1 未満である必要があります。
([メッシュ]タブ > [メッシュ診断]パネル > [アスペクト比])をクリックして診断パネルを表示し、[表示]をクリックします。

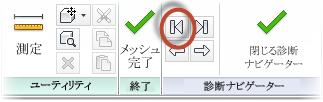

([メッシュ]タブ > [診断ナビゲータ]パネル > [開始])をクリックして、アスペクト比が最も高い要素を見つけます。そこから赤い線が表示されます。要素を見つけるために必要に応じて成形品を回転します。
