射出位置の確認

この手順では、[充填プレビュー]ツールを使用して、異なる射出位置での充填パターンを確認します。

1. 図に示すように、マウスの背面を表示できるように、成形品を回転させます。



2. [ホーム] > [成形プロセス設定] > [射出位置]をクリックします。

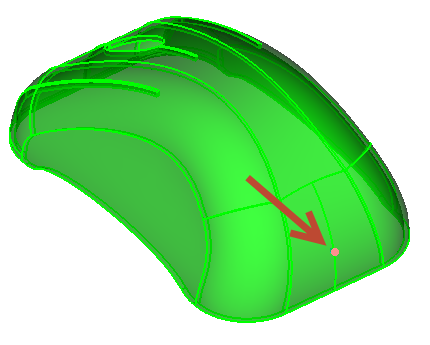

3. 図に示すように、成形品の背面の端をクリックします。正確な位置である必要はありません。

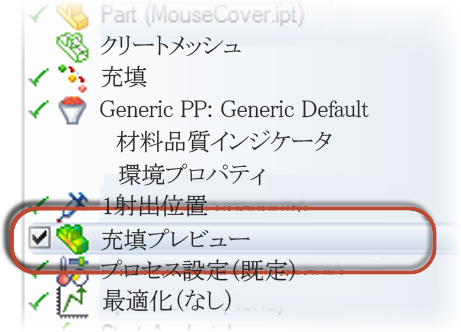

4. ユーザー インターフェース ウィンドウの左側にあるスタディ タスク リストで[充填プレビュー]をクリックします。

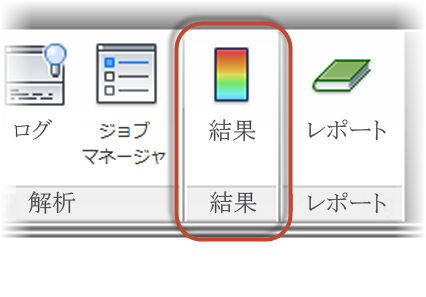

5. 成形品に[充填プレビュー]が表示されたら、[ホーム] > [結果] > [結果]をクリックして[結果]タブを表示します。

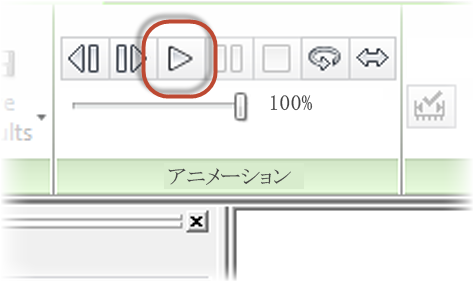

6. [再生]をクリックして、結果のアニメーションを表示します。



7. アニメーションを停止します。黄色の射出位置コーンを選択して、成形品を横切ってドラッグします。新しい場所でアニメーションを確認します。

8. 必要に応じてさらに射出位置を移動します。

9. 完了したら、[充填プレビュー]の選択を解除します。

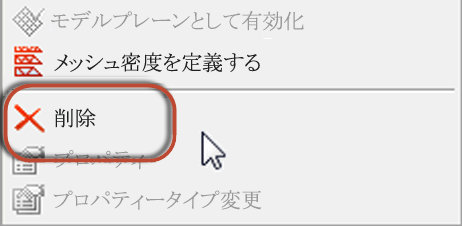

10. すべての射出位置を選択して右クリックし、[削除]を選択します。

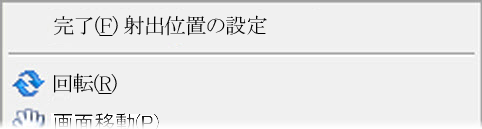

11. 右クリックして[完了 射出位置の設定]を選択します。成形品に黄色のコーンが残っていないことを確認します。
