ポリライン数量拾いを描画するには

ポリラインを使用して 1 つまたは複数のライン セグメントを記録します。

長さまたは周長に、また測定するジオメトリが標準以外の形状の場合に使用します。

1. Quantification ワークブックで、ポリラインと関連付ける項目を選択します。
2. 2D 数量拾いツールバーで、[ポリライン] をクリックします。

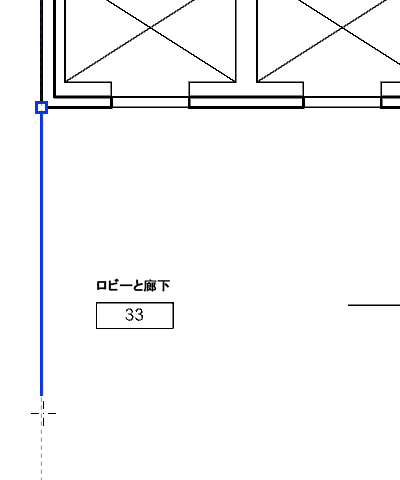

3. シートをクリックして始点の位置を決めます。 カーソルは、既存のジオメトリ上に移動するとスナップ(緑色の頂点)に変化します。
   注: 完全に水平または垂直な線分を作成するには、[Shift]を押しながら描画します。



4. 次のオプションのいずれかを選択します。
   • 1 つの線分の場合、終了点でシートをクリックし、最後の頂点を右クリックします。
   • 複数のライン セグメントの場合、必要な数のライン セグメントを作成するまで移動とクリックを続けます。終了するには、最後の頂点を右クリックします。
   • ポリゴンの場合、シートをクリックして始点を指定します。必要な数のライン セグメントを作成するまで移動とクリックを続けます。最後のライン セグメントでは、形状の最初の頂点を右クリックします。
     注: スナップを使用して最初の頂点上に最後の頂点を配置し、確実に閉じたポリゴンになるようにします。
   ポリライン マークアップのプロパティが[数量拾い]ペインに表示されます。
