GeometryObject クラス

GeometryObject クラス

インデックス化されたプロパティ Element.Geometry[] を使用すると、任意のモデル要素(3D 要素)のジオメトリを得ることができます。これは、壁、床、屋根などのシステム ファミリ インスタンスに適用されるほか、ドア、窓、家具、マスなどの多数のカテゴリのファミリ インスタンスにも適用されます。

抽出されたジオメトリは Autodesk.Revit.DB.GeometryElement として返されます。GetEnumerator()メソッドを使用すると、該当する要素のジオメトリ メンバーを反復することができます。

通常、抽出されたジオメトリの上部レベルで返されるオブジェクトは、次のいずれかになります。

• ソリッド – 面とエッジで構成される境界表現
• メッシュ – 三角形の 3D 配列
• 曲線 – 囲まれた 3D 曲線
• 点 – 特定の 3D 位置に表示される点データム
• ポリライン – 3D 点が定義する、一連の線分セグメント
• GeometryInstance – 要素内に配置されたジオメトリ要素のインスタンス

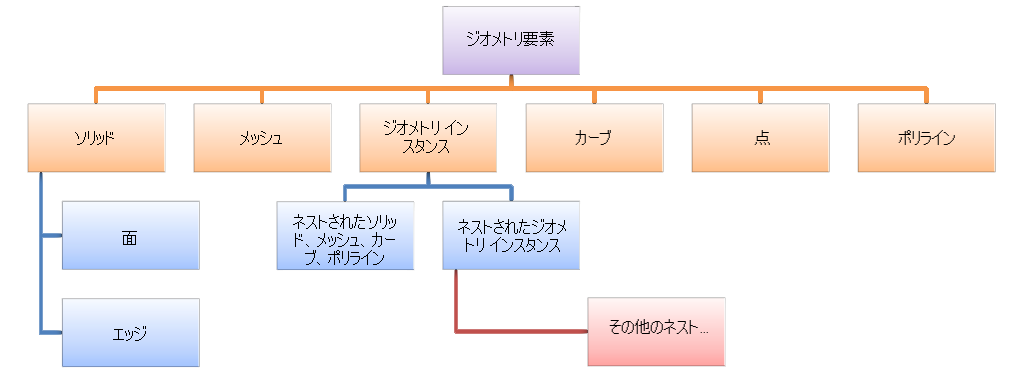

この図は、ジオメトリの抽出によって見つかったオブジェクトの階層を表しています。
