構造解析モデルについて

解析モデルは、構造モデルの完全な技術的説明の、単純化された 3D による表現です。解析モデルは、構造コンポーネント、ジオメトリ、マテリアルのプロパティ、および荷重で構成されており、エンジニアリングシステムを形成しています。

構造の解析モデルは、構造の各要素に対して一組の構造部材解析モデルで構成されています。次の構造要素には、構造柱、構造フレーム要素(梁やブレースなど)、構造床、構造壁、構造基礎要素の構造部材解析モデルがあります。

どの構造要素の解析モデルにも、次が含まれています。

構造モデルを作成すると、解析モデルは自動的に作成され、解析および設計のアプリケーションに書き出すことができます。

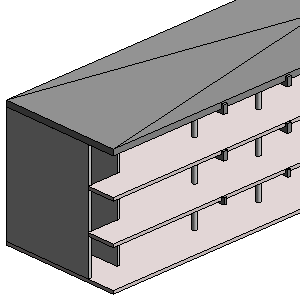

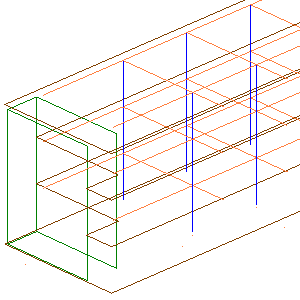

構造モデル	解析モデル

Revit では、物理的な形状を表すビューの内部に構造モデルを作成します。構造モデルは、一連の製作図面と考えることができます。構造モデルを作成すると、解析モデルも同時に作成されます。Revit が解析モデルを保持します。

構造モデルで表示される構造要素の簡略表現の図は、解析モデルではありません。解析モデルは、初期設定では構造モデルに幾何学的に依存していますが、独立したオブジェクトとして表示できます。
