構造部材を読み込む

柱、梁およびブレースは、建物の中の構造部材です。構造部材は AutoCAD Architecture で作成し、参照のために Revit に読み込むことができます。

部分的に分解された AutoCAD Architecture の部材は読み込み専用であり操作できないため、限られた情報にしかアクセスできません。これらを Revit での部材のトレースと再作成のための参考として使用します。

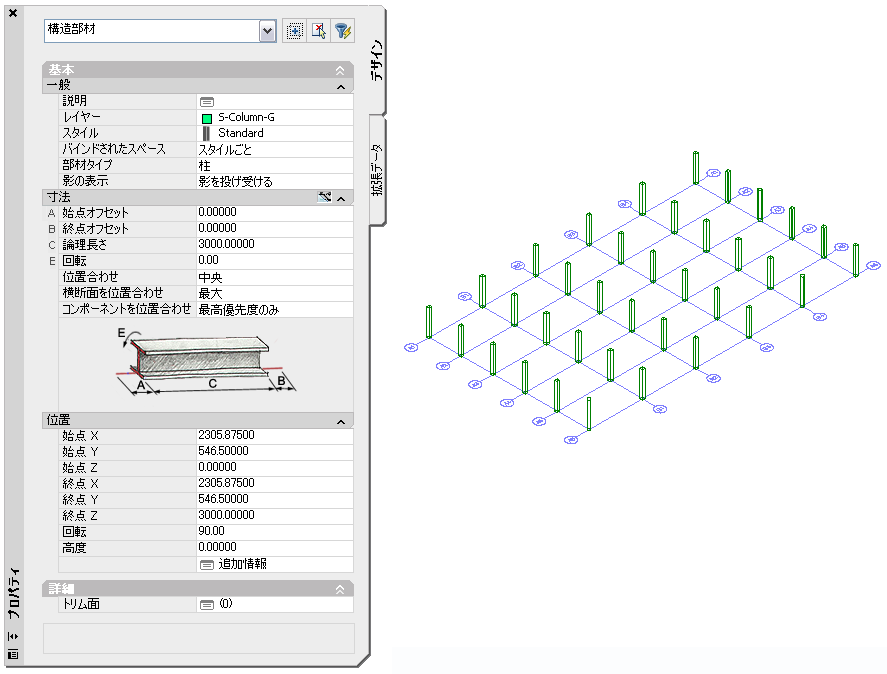

AutoCAD Architecture 内の列

AutoCAD Architecture 構造部材の次のプロパティは、Revit に読み込まれたときに維持されます。

次のプロパティが読み込まれた部材に追加されます。

AutoCAD Architecture から構造部材を読み込むには

  1. Revit 構造部材を読み込む AutoCAD Architecture プロジェクトを作成するか開きます。
  2. [プロジェクト ブラウザ]で、読み込んだ部材を表示するビューを選択します。
  3. 「CAD ファイルを読み込むまたはリンクする」の説明に従って、Revit に AutoCAD Architecture 図面を読み込みます。

    DWG または DXF ファイルを Revit に読み込むとき、すべてのレイヤ、すべての表示可能なレイヤ、または選択したレイヤを読み込むことができます。いったん読み込まれたレイヤは、いつでも Revit から選択して削除できます。

    読み込まれた図面は、単一の読み込み記号として表示されます。

  4. 読み込まれたオブジェクトの詳細については、読み込み記号を選択し、[修正 | <ファイル名>]タブ[読み込みインスタンス]パネル (クエリー)をクリックし、問い合わせる構造部材ブロックを選択します。

    該当する場合、クエリーにオブジェクト タイプ、読み込まれた図面名と同じブロック名、レイヤ、およびスタイル名が表示されます。

    クエリー モードを終了するには、[Esc]を押します。

    注: 読み込まれた図面は、分解または部分的に分解できます。読み込まれた読み込み専用 AutoCAD Architecture オブジェクトにアクセスするには、部分的な分解を実行します。
  5. [修正 | <ファイル名>]タブ[読み込みインスタンス]パネル[分解]ドロップダウン (部分的に分解)をクリックします。

    読み込んだ図面を部分的に分解すると、個々のオブジェクトのプロパティを表示できます。

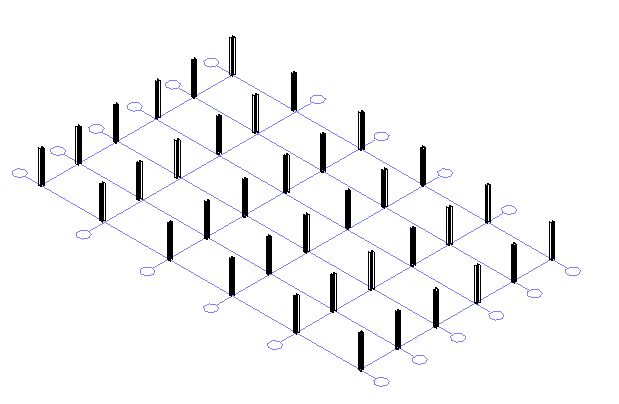

    AutoCAD Architecture で部分的に分解された Revit の柱

  6. Revit 構造部材を作成するには、[構造]タブ [構造]パネルをクリックし、 (梁)、 (柱)、または (ブレース)をクリックします。
  7. 読み込んだ部材上にカーソルを移動し、新しい構造部材を次のいずれかの方法で作成します。
    • 構造柱を作成している場合は、柱のプレビュー イメージを使用して Revit 柱を読み込んだ AutoCAD Architecture 柱の内側に置いてから、クリックして配置します。
    • 梁またはブレースを作成している場合は、読み込んだオブジェクトをトレースして新しいオブジェクトを作成します。
  8. 必要であれば、読み込んだオブジェクトにより正確に合わせるために、新しい部材の寸法を調整します。
  9. 図面を AutoCAD Architecture に戻す必要がなく、読み込んだジオメトリが必要でなくなった場合は、次のいずれかの方法を使用して削除できます。
    • 読み込んだオブジェクトの読み込み記号を選択して、[Delete]を押します。
    • 読み込み記号を選択し、[修正 | <ファイル名>]タブ[読み込みインスタンス]パネル (レイヤを削除)をクリックし、読み込まれた図面の関連するレイヤを削除します。
    • 図面が Revit にリンクされていた場合は、[管理]タブ[プロジェクトの管理]パネル (リンクを管理)をクリックし、Revit から読み込まれた図面をロード解除します。
      注: ファイルは、必要であれば後で再ロードできます。

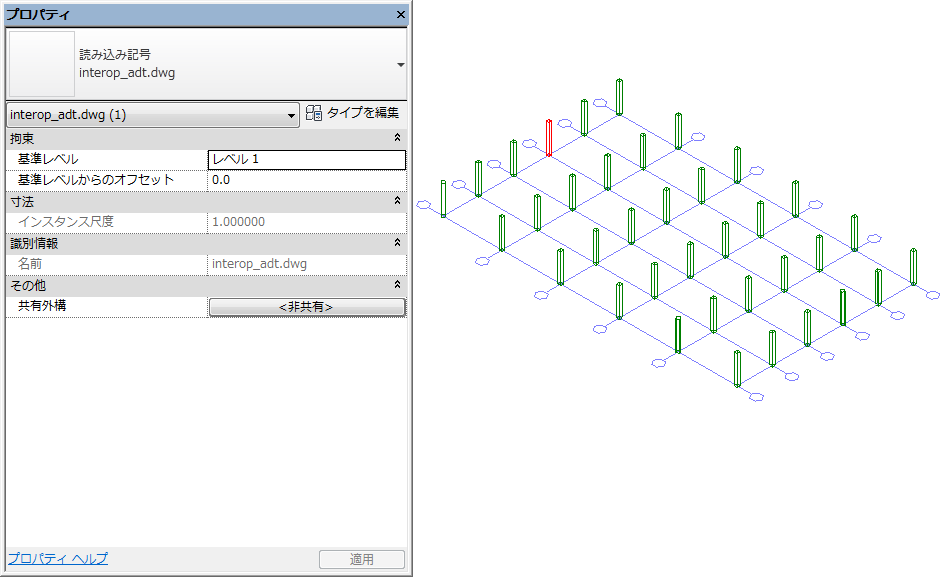

    読み込まれた AutoCAD Architecture 柱から作成された Revit 柱
