断面図ビューの幅と奥行きについて

断面図ビューの精度を高めます。

断面図ビューを作成する際、Revit は既定のビューの奥行きと幅を設定します。断面を選択してトリミング領域のサイズを変更することで、断面図ビューに表示される項目を正確にコントロールできます。

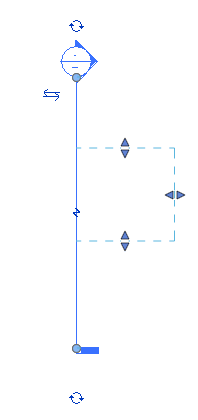

次の図では、断面図とそのトリミング領域を示しています。

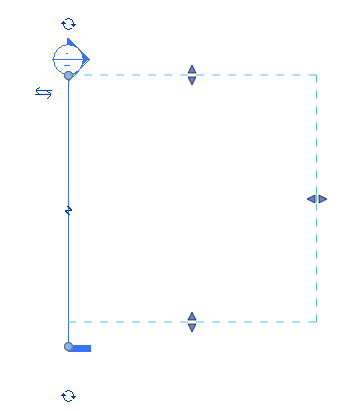

必要に応じて、トリミング領域のコントロールをドラッグして断面図ビューの幅と奥行きをサイズ変更します。下の図では、上と同じ断面ですがトリミング領域がサイズ変更されています。
