断面図ビューを作成する

新しい断面図ビューを定義するための断面線とトリミング領域を追加します。

1. 平面図ビュー、断面図ビュー、立面図ビュー、または詳細ビューを開きます。
2. [表示]タブ [作成]パネル (断面図)をクリックします。
3. (省略可能)既存のビュー タイプを修正または、新しいビュー タイプを作成するには、タイプ セレクタで、リストからビュー タイプを選択するか、[タイプを編集]をクリックします。
4. カーソルを断面の開始点に合わせ、モデルまたはファミリの中を通ってドラッグします。
   注: 断面線を非直交データムまたは壁に対して平行または垂直にスナップできます。壁に対するスナップは、平面図ビューで使用可能です。
5. 断面の終点に達したらクリックします。

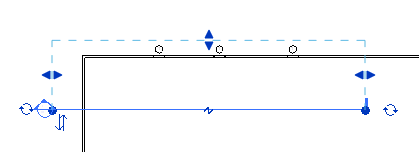

   断面線とトリミング領域が現れて、選択されています。


6. 青色コントロールをドラッグすると、トリミング領域のサイズを変更することができます。そのサイズに従って、断面図ビューの奥行きが変化します。
7. [修正]をクリックするか[Esc]を押して、[断面図]ツールを終了します。
8. 断面図ビューを開くには、断面ヘッダをダブルクリックするか、プロジェクト ブラウザの[断面図]グループから断面図ビューを選択します。

   デザインに変更があったり、断面線が移動されると、断面図ビューが変更されます。
