記号について

設計の詳細を伝えるために、ビューや凡例に注釈記号を使用します。

プロジェクトのビューに 2D の注釈記号を配置するには、[記号]ツールを使用します。

• [注釈]タブ [記号]パネル (記号)

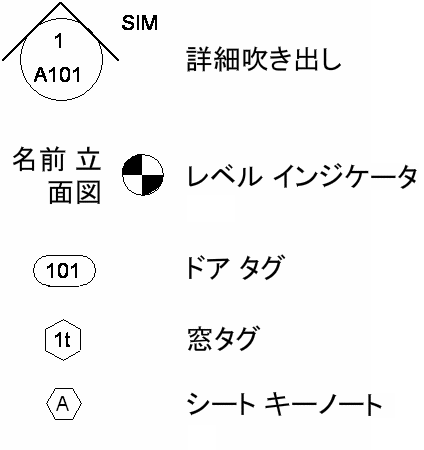

サンプルの記号凡例

次の記号凡例は設計図書セットで使用される注釈記号を表しています。

平面図ビューの記号の例

この安全区画図では、記号を使用して安全設備の場所を示しています。

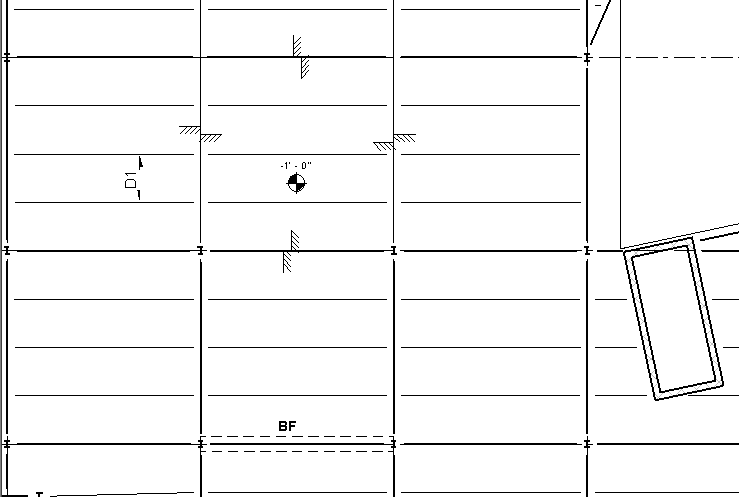

平面図ビューの構造記号

Revit では、モーメント フレームや片持ち(梁)接続などの要素に記号を使用します。
