スラブを読み込む

スラブは、一般には床および基礎コンポーネントとして使用されます。スラブを AutoCAD Architecture で作成して、Revit でスラブを再トレースまたは再作成するための参考として使用できます。

AutoCAD Architecture スラブの次のプロパティは、Revit に読み込まれるときに維持されます。

次のプロパティが読み込まれたスラブに追加されます。

AutoCAD Architecture からスラブを読み込むには

  1. AutoCAD Architecture スラブを読み込む Revit プロジェクトを作成、または開きます。
  2. [プロジェクト ブラウザ]で、読み込んだスラブを表示するビューを選択します。
  3. 「CAD 形式を読み込むまたはリンクする」の説明に従って、Revit に AutoCAD Architecture 描画を読み込みます。

    DWG または DXF ファイルを Revit に読み込むとき、すべてのレイヤ、すべての表示可能なレイヤ、または選択したレイヤを読み込むことができます。いったん読み込まれたレイヤは、いつでも Revit から選択して削除できます。

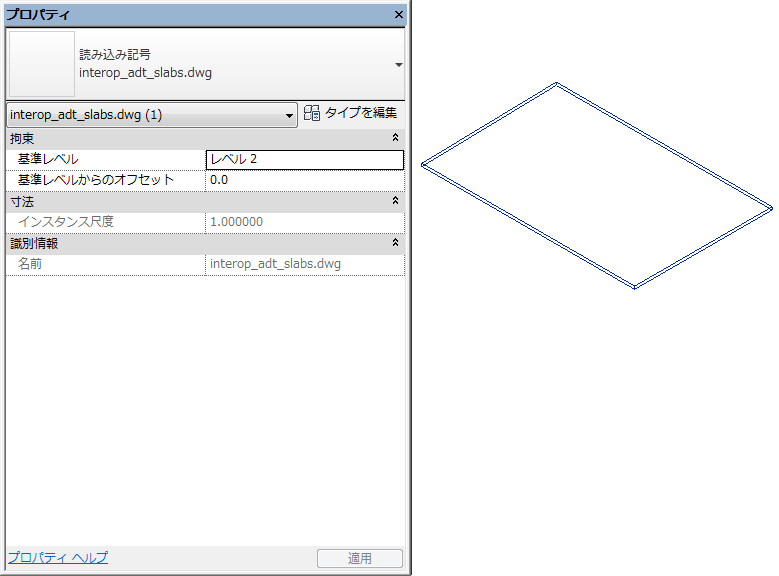

    読み込まれた図面は、単一の読み込み記号として表示されます。

  4. 読み込まれたオブジェクトの詳細については、[修正 | <ファイル名>]タブ[読み込みインスタンス]パネル (クエリー)をクリックし、問い合わせるスラブ ブロックを選択します。

    該当する場合、クエリーにオブジェクト タイプ、読み込まれた図面名と同じブロック名、レイヤ、およびスタイル名が表示されます。

    クエリー モードを終了するには、[Esc]を押します。

    注: 読み込まれた図面は、分解または部分的に分解できます。読み込まれた構造オブジェクトを使用するには、部分的な分解を実行します。
  5. [修正 | <ファイル名>]タブ[読み込みインスタンス]パネル[分解]ドロップダウン (部分的に分解)をクリックします。

    読み込んだ図面を部分的に分解すると、個々のオブジェクトのプロパティを表示できます。

    AutoCAD Architecture の部分的に分解された Revit のスラブ

  6. Revit スラブを作成するには、[構造]タブ [基礎]パネル [スラブ]ドロップダウン (基礎スラブ)をクリックします。
  7. [修正 | 床の境界を作成]タブ[描画]パネル (線分)をクリックします。
  8. 読み込んだスラブ形状をトレースします。
  9. (編集モードを終了)をクリックします。
  10. 図面を AutoCAD Architecture に戻す必要がなく、読み込んだジオメトリが必要でなくなった場合は、次のいずれかの方法を使用して削除できます。
    • 読み込んだスラブの読み込み記号を選択して、[Delete]を押します。
    • 読み込み記号を選択して、[修正 | <ファイル名>]タブ[読み込みインスタンス]パネル (レイヤを削除)をクリックし、すべてのスラブ レイヤを削除します。
    • 図面が Revit にリンクされていた場合は、[管理]タブ[プロジェクトの管理]パネル (リンクを管理)をクリックし、Revit からリンクされた図面をロード解除します。
      注: ファイルは、必要であれば後で再ロードできます。
