屋根または構造床にトラスを追加する

[点を追加]ツールを使用すると、要素ジオメトリに特定の点を追加できます。これらの点は、要素ジオメトリを変更するために形状修正ツールが使用します。

1. 修正する床または屋根を選択します。
2. [修正 | 床]タブ [形状編集]パネル [点を追加]をクリックします。
   注: [高さ]編集ボックスは、オプション バーの[相対]チェック ボックスの横に表示されます。[相対]を選択すると、指定値で新しい点が追加されます。このときの基準は、新しい点を追加するサーフェスです。そのため、既定値が 0(ゼロ)である場合は、点の位置は、その点が作成されたサーフェス上です。チェック ボックスをオフにすると、[編集]ボックス内の値はプロジェクト高さを示し、点がこの高さで追加されます。

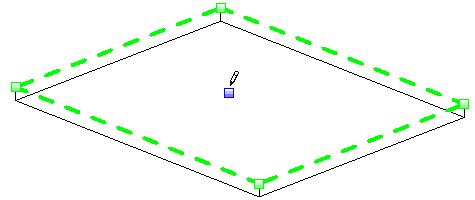

3. 床または屋根の面またはエッジをクリックすると、勾配を定義する点を追加できます。
